Extendeur USB via CAT5
Déporte un périphérique USB autoalimenté ou alimenté sur bus jusqu'à 46 mètres.
Également connu en tant que: extendeur USB, déport de câble UTP CAT5 USB, accélérateur USB, déport périphérique USB, câble d'extension actif USB, extendeur de câble USB, système d'extendeur USB, extendeur USB local et distant, amplificateur d'extendeur USB.

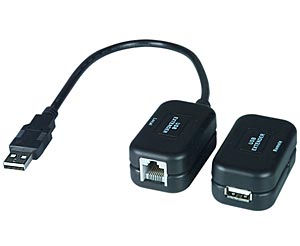

XTENDEX® USB-C5-LC
(Unité distante et locale)
(Unité distante et locale)
Caractéristiques du produit
- USB-C5-LC: Prolonge One Self-Powered ou alimenté par bus USB Device jusqu'à 46 mètres.
- USB-C5: Prolonge Quatre auto-alimenté et / ou périphériques USB alimenté par bus jusqu'à 30,5 mètres.
L'USB-C5-LC peut déporter un périphérique USB jusqu'à 46 mètres et l'USB-C5(-CE) peut déporter quatre périphériques USB jusqu'à 30,5 mètres. Les extendeurs USB se composent de deux unités, l'unité locale et l'unité distante, qui sont reliées par un câble CAT5/5e/6.
L'USB-C5-LC peut déporter un périphérique USB jusqu'à 46 mètres et l'USB-C5(-CE) peut déporter quatre périphériques USB jusqu'à 30,5 mètres. Les extendeurs USB se composent de deux unités, l'unité locale et l'unité distante, qui sont reliées par un câble CAT5/5e/6.
- Extension de données transparente
- Châssis compact.
- Déporte les périphériques USB autoalimentés et/ou alimentés sur bus (caméras de sécurité, imprimante, scanneur, clavier, etc.).
- Compatible avec ordinateurs USB PC, SUN et MAC.
- Conforme aux caractéristiques d’USB 1.1.
- Prend en charge la fonctionnalité « Plug-n-Play ».
Unité locale
- USB-C5-LC : un connecteur USB type A mâle.
- USB-C5 : un connecteur USB type B femelle.
- Compatibilité avec plates-formes d'unités centrales
- SUN Blade™ 100, SUN Blade 1000, SUN Ray™, SUN Fire™ 280R et SUN Fire V20z.
- PC équipés de SE compatible USB (Win 98/2000/ME/XP) et de ports USB.
- PC avec BIOS compatible USB (prend en charge USB hérité) et ports USB.
- MAC G4, G5, Xserve et mini
(avec USB-C5-LC).
Unité distante
- USB-C5-LC : un connecteur USB femelle type A.
- USB-C5 : quatre connecteurs USB femelles type A.
- Prend en charge les périphériques USB à faible vitesse et à pleine vitesse.
- Conforme USB 1.1.
- Prend en charge les périphériques USB autoalimentés et/ou alimentés sur bus.
Énergie
- USB-C5-LC :
- Unité locale : alimenté par l'ordinateur relié.
- Unité distante : alimenté par l’ordinateur USB relié à l’unité locale.
- USB-C5 :
- Unité locale : alimenté par câble CAT5 provenant de l’unité distante.
- Unité distante : 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un adaptateur c.a.
Autorisations réglementaires:
- USB-C5-LC : FCC, CE, RoHS.
- USB-C5 : RoHS.
Dimensions LA x P x H (mm)
- USB-C5-LC : 33 x 512 x 23 (unités locales et distantes).
- USB-C5 : 132 x 109 x 41 (unités locales et distantes).
Garantie
- Deux ans
Avertissement!
- L’USB-C5 et l’USB-C5-LC5 ne sont pas conçus pour être connectés à une carte Ethernet, un routeur, un concentrateur ou un commutateur Ethernet, ou à tout autre connecteur Ethernet RJ45 d’un périphérique Ethernet. Les périphériques connectés à Ethernet risquent d’être endommagés.
Câbles
Câbles d'interface
- L’USB-C5 comprend 1 mètre de câble d’interface USB mâle type A vers USB mâle type B .
- Câbles de périphériques existants avec connecteur mâle type A requis.
Prolongateur
- Utilisez un câble intermédiaire UTP CAT5, CAT5e ou CAT6 pour le câblage TIA/EIA-568B se terminant par des connecteurs RJ45 standard (non fournis).
Limites d'extension
- USB-C5-LC : déporte via CAT5/5e/6 jusqu’à 46 mètres.
- USB-C5 : déporte via CAT5/5e/6 jusqu’à 30 mètres.
- L’usage de câble CAT6 peut réduire la longueur maximale d’extension.
Fiche technique:
Mode d'emploi:
Livre blanc:
Dessins de l'application
-

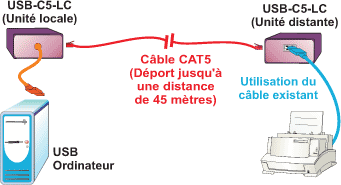

Extender USB via câble CAT5, Extension 1 périphérique à 46 mètres
Comment étendre un périphérique USB jusqu'à 46 mètres -

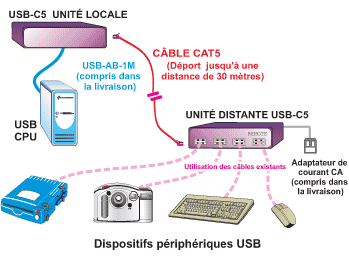

Extender USB via câble CAT5, Extension 4 périphériques à 30,5 mètres
Comment prolonger jusqu'à quatre périphériques USB jusqu'à 30,5 mètres

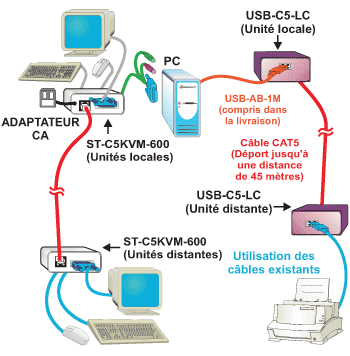

Remarque d'application
-
Déportez un clavier PS/2, une souris PS/2, un moniteur VGA et un périphérique USB.
Utilisez un extendeur KVM XTENDEX, ST-C5KVM-600, pour déporter le clavier, l'moniteur et la souris jusqu'à 180 mètres, et un XTENDEX ST-C5-LC pour déporter le périphérique USB autoalimenté jusqu'à 30 mètres à l'aide d'un câble CAT5.
CAD Drawings
-

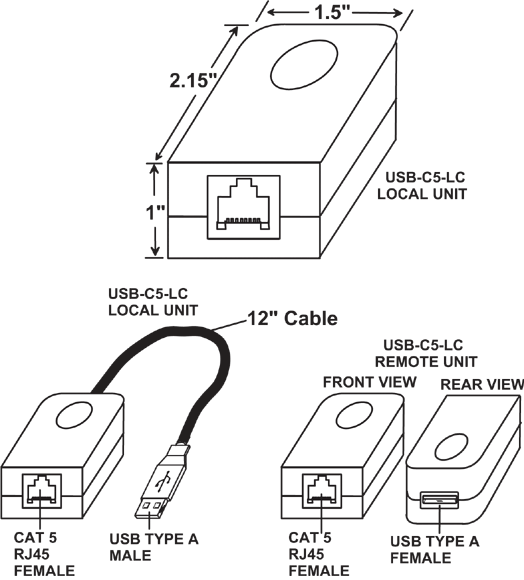

Extendeur USB via CAT5 (USB-C5-LC)
-

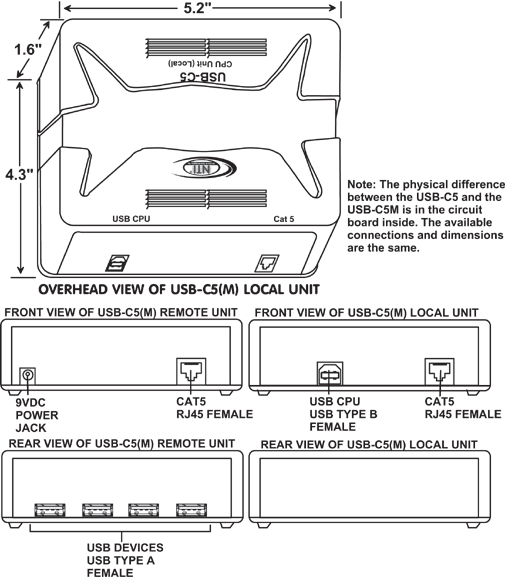

Extendeur USB via CAT5 (USB-C5)
