Commutateur matriciel vidéo

Commutation entre plusieurs moniteurs de vidéos provenant de plusieurs ordinateurs.

Informations supplémentaires sur le produit

Visualiser la remarque d'application Remarque d'application : Écran de présentation vidéo local et distant
Visualiser la fiche technique Fiche technique (PDF)
Visualiser les schémas de DAO Schémas de DAO :
4X2 16X2 32X2
4X4 16X4 32X4
8X2 16X8 32X8
8X4 16X12 32X16
8X8 16X16
Commutation entre plusieurs moniteurs de vidéos provenant de plusieurs ordinateurs.
zoom Cliquez ici sur l'image pour faire un zoom avant

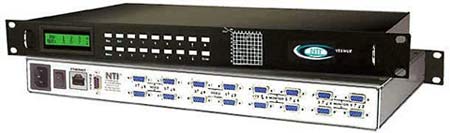

VEEMUX® SM-8X8-15V-LCD (parties avant et arrière)		 Commutateur matriciel audio/vidéo conforme RoHS

Conçu et
fabriqué aux
États-Unis

Fonctionnalités et applications

Le commutateur matriciel vidéo achemine les vidéos de plusieurs ordinateurs vers plusieurs dispositifs d’affichage (projecteurs, moniteurs, etc.) Ce commutateur peut piloter les câbles standard VGA, éliminant ainsi le besoin d'interfaces externes et de connexions de câble coaxial par l'intermédiaire de connecteurs BNC.

Les signaux issus d’une plage de sources d’entrée peuvent être distribués vers divers périphériques de sortie, créant par définition un modèle de « matrice » des possibilités d’interconnexion. Une seule sortie vidéo d'ordinateur peut être routée vers un ou plusieurs moniteurs. Chaque image est aussi nette et claire que lorsqu'elle est directement connectée à la source originale. Chaque sortie vidéo est mise en mémoire-tampon à partir de chaque entrée, garantissant ainsi l’intégrité des signaux dans tout le système.
  • Équipé d’un affichage à cristaux liquides (LCD) pour l'opération du panneau avant.
  • Chaque sortie produit un signal vidéo.
  • Chaque entrée peut être indépendamment connectée à l’une quelconque ou à toutes les sorties.
  • La largeur de bande vidéo est supérieure ou égale à 200 MHz.
  • Prend en charge une résolution vidéo de 1920x1200 à un taux d'actualisation de 85 Hz.

Le commutateur VEEMUX est la solution idéale pour n'importe quelle application où l'information provenant de nombreux ordinateurs est présentée, telle que :
  • Salles de classe.
  • Salles de réunion.
  • Salons professionnels
  • Installations de conférence et de divertissement.
  • Auditoires de tribunal.
  • Centres de commande.
  • Salles de contrôle.

Caractéristiques

Entrée-vidéo

  • Connecteur femelle 15 broches HD.
  • Impédance : 75 Ohm

Sortie vidéo

  • Connecteur femelle 15 broches HD.
  • Résolution vidéo de 1900x1200 sans dégradation.
  • Impédance : 75 Ohm
  • Largeur de bande : 200 MHz, entièrement chargé.

Énergie

  • 110 V ou 220 V c.a. à 50 ou 60 Hz.
  • Les modèles plus petits utilisent des adaptateurs c.a. comme source d'énergie.
  • Consommation d’énergie : 4x2: 5W, 4x4 : 10W, 8x8 : 10 W, 8x4 : 10W, 8x8: 15W, 16x2 : 10 W, 16x4 : 15W, 16x8: 15W, 16x12 : 20 W, 16x16 : 25W, 32x2 : 15W, 32x4 : 15W, 32x8: 20 W, 32x16 : 30W

MTBF

  • Plus de 41 000 heures.

Câbles

  • Des câbles d'interface entre les ordinateurs et le commutateur sont requis pour un fonctionnement normal.
  • Câbles vidéo recommandés de NTI :
    • Câble d'interface VGA (VEXT-xx-MM).
    • Câble VGA vers BNC (VINT).
  • Câbles non inclus.

Environnemental

  • Température de fonctionnement : 0 °C à 38 °C (32 °F à 100 °F).
  • Température de stockage : -30 °C à 60 °C (-20 °F à 140 °F).
  • Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.

Autorisations réglementaires

  • CE, FCC, RoHS
    • CE et FCC non disponibles sur les unités de bureau.

Garantie

  • Deux ans

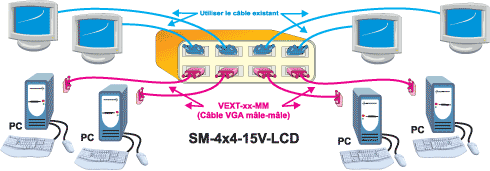

Le commutateur matriciel vidéo SM-nXm-15V-LCD vous permet de connecter des sources vidéo multiples (ordinateurs) à des destinations multiples (projecteurs, moniteurs, etc.)

Méthodes de contrôle

Standard

En option

Télécharger le programme de contrôle de commutateur matriciel via RS232

Commutateurs matriciels vidéo

Nº de pièce NTI Vidéo
Entrées		 Vidéo
Sorties		 Baie
Unités		 Dimensions de la baie
LA x P x H (mm)		 Télécharger un
Manuel PDF
SM-4X2-15V-LCD421RU 482x254x44 Télécharger le manuel
SM-4X4-15V-LCD441RU 482x254x44
SM-8X2-15V-LCD821RU 482x254x44
SM-8X4-15V-LCD841RU 482x254x44
SM-8X8-15V-LCD881RU 482x305x44
SM-16X2-15V-LCD1621RU 482x305x44
SM-16X4-15V-LCD1641RU 482x305x44
SM-16X8-15V-LCD1682RU 482x305x89
SM-16X12-15V-LCD16122RU 482x305x89
SM-16X16-15V-LCD16162RU 482x305x89
SM-32X2-15V-LCD3222RU 482x305x89
SM-32X4-15V-LCD3242RU 482x305x89
SM-32X8-15V-LCD3282RU 482x305x89
SM-32X16-15V-LCD32163RU 482x305x133

Câbles vidéo compatibles

Mâle à mâle VGA

N° de pièce Longueur (m) N° de pièce Longueur (m)
VEXT-3-MM 0,9 VEXT-35-MM 10
VEXT-6-MM 1,8 VEXT-50-MM 15
VEXT-10-MM 3 VEXT-75-MM 23
VEXT-15-MM 4,5 VEXT-100-MM 30
VEXT-25-MM 7,6

Mâle à femelle VGA

VEXT-3 0,9 VEXT-35 10
VEXT-6 1,8 VEXT-50 15
VEXT-10 3 VEXT-75 23
VEXT-15 4,5 VEXT-100 30
VEXT-25 7,6

Vidéo mâle VGA à BNC

VINT-5B-6 1,8
