Commutateur KVM via CAT5

Contrôle jusqu'à 64 serveurs dans un espace de baie zéro

Également connu en tant que : Commutateur KVM via CAT5, commutateur KVM basse densité,
commutateur KVM pour serveur, commutateur KVM zéro-u, commutateur KVM zéro-u,
commutateur espace de baie zéro, commutateur KVM switchless

Supports
Clavier et souris USB


 PRIMUX-UZR, contrôle jusqu'à 64 serveurs dans un espace de baie zéro
zoom Cliquez ici sur l'image pour faire un zoom avant
PRIMUX-UZR (parties avant et arrière) et adaptateur d’hôte HA-USB		 Commutateur KVM via CAT5 conforme RoHS

Conçu et
fabriqué aux
États-Unis

Informations supplémentaires sur le produit

Visualiser la remarque d'application Remarque d'application : Interconnexion de serveurs multiples à différents emplacements
Visualiser la fiche technique Fiche technique (PDF)

Fonctionnalités et applications

Le système de commutateur KVM Zéro-U vous permet de contrôler jusqu'à 64 ordinateurs sans occuper d’espace de baie. Le commutateur libère de l’espace précieux en éliminant les grandes boîtes de commutation KVM et les câbles coaxiaux encombrants et difficiles à gérer.

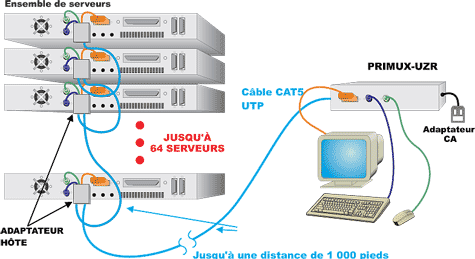

Le système PRIMUX comporte deux composants : la station d'utilisateur qui connecte à un clavier, un moniteur et une souris, et un adaptateur d’hôte qui connecte à un serveur. Jusqu'à 64 adaptateurs d’hôte peuvent être connectés en série, permettant à l’utilisateur d'accéder à jusqu'à 64 serveurs. Les stations d'utilisateur et les adaptateurs d’hôte peuvent être situés jusque 305 mètres entre eux via le câble CAT5 UTP.
  • Un seul câble économique CAT5/5e/6 UTP remplace les câbles KVM encombrants.
  • Idéal pour les environnements dangereux/insécurisés. La station de l'utilisateur peut être déportée jusqu'à 305 mètres des serveurs.
  • Facile à installer et utiliser avec la fonctionnalité plug-and-play.
  • Fournit une configuration simple de câblage en série.
  • Composants remplaçables à chaud sans devoir interrompre l'exploitation du serveur.
  • Résolution vidéo claire et nette de 1024x768 à 305 mètres ; une résolution plus élevée est supportée à des distances plus courtes.
  • Émulation « Keep-alive » de clavier/souris pour un fonctionnement sans problème.
  • Interconnecte des serveurs multiples à différents emplacements dans un bâtiment. Les serveurs peuvent être de plate-forme identique ou différentes (PS/2, SUN ou USB).
  • Les microprocesseurs dédiés empêchent l’UC de se bloquer, assurant un contrôle fiable.
  • OSD permet un réglage précis pour une qualité optimale de la vidéo.
  • Les LED à code de couleurs sur les unités locales et distantes indiquent l'état de l’alimentation et vérifient la communication entre les unités.
  • Règle automatiquement la qualité de la vidéo pour compenser les longueurs variables des câbles CAT5/5e/6.
  • La configuration est enregistrée et rétablie même si l’alimentation de l'unité est coupée.

Caractéristiques

Station utilisateur

Moniteur

  • Connecteur femelle 15 broches HD.
  • Un moniteur VGA multiscan est requis pour afficher les différentes sorties vidéo de différentes plates-formes.
  • Résolution vidéo maximale de 1024x768 à 305 mètres ; des résolutions plus élevées sont supportées à des distances plus courtes.
  • Prend en charge sync niveau TTL séparé et composite.
  • Prend en charge le protocole DDC2B.

Dispositifs

  • Deux connecteurs USB femelles Type A / deux connecteurs miniDIN 6 broches.
  • Prend en charge tous les claviers PS/2 standard et la plupart des claviers USB avec disposition Windows ou SUN.
  • Les claviers et les souris sont connectables à chaud.
  • NTI recommande d’utiliser un clavier USB SUN si des hôtes SUN doivent être contrôlés.
  • Le clavier et la souris de l'utilisateur doivent être de la même plate-forme.
  • Prend en charge les souris à 2 boutons PS/2 standard, ainsi que :
    • Microsoft IntelliMouse®.
    • Souris à 3 boutons Logitech (et autres).
    • Pavé tactile Glidepoint d'Alps (les fonctions supplémentaires, c.-à-d. frappe du doigt, etc., ne sont pas supportées).
    • Pavé tactile Cirque Glidepoint.
    • Souris IBM Scroll Point (les fonctions d’ergot ne sont pas supportées).
    • Boule roulante Orbit de Kensington.
    • Souris à molette 2 boutons de Logitech.
    • Souris Ballpoint de Microsoft.
  • Les souris à 3 boutons USB SUN sont supportées.
  • La plupart des souris USB (jusqu'à 3 boutons), y compris l’Intellimouse® USB de Microsoft.

Autorisations réglementaires

  • CE, RoHS

Garantie

  • Deux ans
Adaptateurs d’hôte

Hôtes

  • Un maximum de 64 ordinateurs hôtes peuvent être connectés en série. Un adaptateur pour hôte de plate-forme spécifique (PS2/2, SUN ou USB) HA-x est requis pour chaque ordinateur.
  • Les adaptateurs d’hôtes prennent en charge le branchement à chaud.

HA-PS2

  • Compatible avec tout SE supportant PS/2, y compris RS6000, SGI et HP 9000.
  • Compatible avec le SUN Fire™ V20z.
  • Connecteurs HD 15 broches / miniDIN mâle 6 broches.

HA-SUN

  • Compatible avec tous les ordinateurs SUN hérités, y compris les Ultras.
  • Connecteurs HD 15 broches / miniDIN mâle 8 broches.

HA-USB

  • Compatible avec :
    • Tous les SUN compatibles USB, y compris SUN Blade™ 100, SUN Blade 1000, SUN Ray™, SUN Fire™ 240 et SUN Fire V20z.
    • PC sous SE compatible USB (Win 98/2000) et ports USB.
    • PC avec BIOS compatible USB (prend en charge USB hérité) et ports USB.
    • MAC G4, G5 et Xserve.
  • HD mâle 15 broches / connecteurs USB mâles Type A.

Énergie

  • Adaptateur d’hôte : alimentation fournie par l'ordinateur d’hôte.
  • Station utilisateur : 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un adaptateur c.a.

Autorisations réglementaires

  • RoHS

Garantie

  • Deux ans

Méthodes de contrôle incorporées

Affichage à l'écran (OSD)

  • Localisation et sélection de serveurs par un nom, des commentaires, un index ou une ID.
  • S'utilise avec le clavier ou la souris pour l'exploitation du commutateur à partir des menus superposés au moniteur.
  • Affiche la plate-forme, le nom et l'état d'alimentation des ordinateurs connectés en série.
  • Les noms peuvent comporter jusqu'à 16 caractères.
  • Permet la compensation du biais de la couleur et la mise au point précise de la compensation de la vidéo pour une qualité optimale de la vidéo.
  • L'usage de l'OSD est facilité par des écrans d'aide pour les utilisateurs.
  • Modifie les dimensions et la position de l'OSD.
  • Indépendant du SE et des logiciels.

Interface du panneau avant de la station de l'utilisateur

  • Changement local des ports avec les boutons du panneau frontal.
  • Fournit huit boutons de « favoris » permettant à l'utilisateur de sélectionner les ordinateurs fréquemment utilisés pour un accès rapide.

Clavier

  • Les modes scan ou contrôle sont disponibles à partir du clavier.
  • Le mode Numérisation affiche automatiquement et séquentiellement la vidéo de chacun des ordinateurs alimentés. La durée de l’affichage peut être de 2 à 255 secondes.
  • Le mode contrôle permet à l'utilisateur de donner des instructions au commutateur par le clavier. Les frappes de touches ne sont pas passées à l'ordinateur.
  • Utiliser le clavier pour contrôler la station de l'utilisateur et sélectionner des ports ou configurer le délai du scanneur.
  • Tapez <Ctrl> + <`> (ou <Composer> + <`>) pour passer en mode contrôle. (« ` » est l'accent situé sur la même touche que le tilde « ~ ».)
  • Appuyez sur <Échap> pour quitter le mode contrôle et retourner au mode normal ou au mode Numérisation .

Sécurité
  • Ajouter ou supprimer des utilisateurs autorisés.
  • Définir les noms d'utilisateur et les mots de passe pour chaque utilisateur.
  • L'administrateur peut activer ou désactiver toutes les fonctionnalités de sécurité et sélectionner les ordinateurs auxquels chaque utilisateur a le droit d'accéder.

Mise à niveau flash
  • Mettre à niveau à la dernière version des micrologiciels est rapide et simple avec la programmabilité du système de commutateur KVM PRIMUX.
  • Pour mettre à niveau le commutateur, un ordinateur exécutant le logiciel d'émulation de terminal devrait être connecté au port RS232.
  • La station d'utilisateur et les adaptateurs d’hôtes sont actualisables Flash.

Câbles
  • Utiliser un câble CAT5, CAT5e ou CAT6 UTP pour connecter en série les adaptateurs d’hôtes et la station de l'utilisateur.
  • Utilisez un câble droit CAT5, CAT5e ou CAT6 UTP pour le câblage TIA/EIA-568B terminé par des connecteurs RJ45 standard.
  • Câbles non inclus.
PRIMUX-UZR, contrôle jusqu'à 64 serveurs dans un espace baie zéro
Distances et résolutions pour
les câbles CAT5/CAT5e et CAT6
Câble Distance
(m)		 Résolution
CAT5/
CAT5e		 305 1024x768 à 60 Hz
213 1280x1024 à 60 Hz
152 1600x1200 à 60 Hz
91 1920x1440 à 60 Hz
CAT6 244 1024x768 à 60 Hz
213 1280x1024 à 60 Hz
183 1600x1200 à 60 Hz
152 1920x1440 à 60 Hz

Commutateurs KVM via CAT5

Nº de pièce NTI Plate-forme Fonction Télécharger un
Manuel PDF
PRIMUX-UZR PS/2, SUN OU USB Station utilisateur Manuel PDF

Mise en route rapide
HA-PS2 PS/2 Adaptateur d’hôte
HA-USB USB Adaptateur d’hôte
HA-SUN SUN Adaptateur d’hôte
