Elecdan, distributeur français de Network Technologies Inc

Diviseur de vidéo, diviseur de moniteur VGA avec audio disponible en option

Moniteurs multiples un ordinateur

Retour à l’accueil

Diviseur de vidéo VGA avec audio

Utiliser un ordinateur pour afficher la même image à haute résolution sur jusqu'à 16 moniteurs.

Également connu comme diviseur du VGA, diviseur de vidéo, diviseurs de vidéo VGA, amplificateur de distribution de vidéo,
Diviseur de vidéo de PC, diviseur de moniteur avec audio disponible en option, moniteurs multiples, extenseur de port vidéo.

Information supplémentaire sur le produit
Visualiser la remarque d'application Remarque d'application : Pilote jusqu'à 100 moniteurs avec 1 seul ordinateur.
Visualiser la remarque d'application Remarque d'application : Affichage commuté et local afficher de 3 ordinateurs
Visualiser la fiche technique Fiche technique (PDF)
Diviseur de vidéo VGA de VOPEX

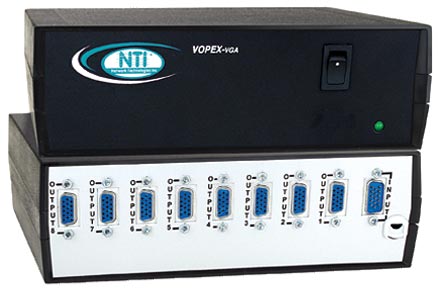

Diviseur de vidéo VGA VOPEX-8V-H (avant et arrière)		 Diviseur VGA / Diviseur vidéo conforme RoHS

Diviseur de vidéo VGA pour utilisation avec le Signage numérique

Fonctionnalités et applications

Le diviseur de vidéo VGA VOPEX® (extenseurs de port vidéo) permet à un seul PC, SUN ou MAC de piloter 2, 4, 8 ou 16 moniteurs VGA ou SVGA. La même image peut être affichée sur un maximum de 256 moniteurs en cascadant. Le protocole DDC2B est supporté depuis Output-1.
  • Idéal pour salles de classe, expositions ou magasins, où une vidéo de haute qualité sur plusieurs moniteurs est requise.
  • Solution idéale pour les applications de signage numérique.
  • Supporte les moniteurs VGA/SVGA, y compris les moniteurs à écran plat LCD.
  • Résolution de 1900 x 1200 sans dégradation.
  • Fiabiliser les moniteurs après réparation.
  • Supporte le protocole DDC2B.
  • Disponible en option avec audio stéréo.

Caractéristiques techniques

Audio disponible en option

Entrée-vidéo

  • Connecteurs d’entrée mâles 15 broches HD.
  • Niveaux d'entrée maximaux pour la vidéo : 1,45 Vp-p.
  • Impédance d'entrée : 75 Ohm
  • Supporte sync niveau TTL séparé et composite et Sync On Green.
  • Plages de fréquence d'entrée de synchro :
    • Horizontal : 15 kHz à 130 kHz
    • Verticale : 30 Hz à 150 Hz

Sortie vidéo

  • Connecteurs de sortie femelle 15 broches HD.
  • La largeur de bande est de 150 MHz.
  • Niveaux de sortie maximaux pour la vidéo : 1,45 Vp-p.
  • Impédance de sortie : 75 Ohm
  • Toutes les sorties mises individuellement en mémoire tampon.
  • Tous les moniteurs doivent pouvoir supporter la résolution la plus élevée du moniteur DDC connecté à Output-1.

Énergie

  • 110 V c.a. ou 220 V c.a. à 50 ou 60 Hz.

Consommation d’énergie

Modèle Puissance (W) Modèle Puissance (W)
VOPEX-2V-H 5 VOPEX-2VA-H 5
VOPEX-4V-H 5 VOPEX-4VA-H 5
VOPEX-8V-H 5 VOPEX-8VA-H 10
VOPEX-16V-H 10
MTBF
  • VOPEX-2V-H : 1 281 318 heures
  • VOPEX-4V-H : 620 808 heures
  • VOPEX-8V-H : 406 462 heures
  • VOPEX-16V-H : 239 684 heures
Environnemental
  • Température de fonctionnement : 0 °C à 38 °C (32 °F à 100 °F)
  • Température de stockage : -30 °C à 60 °C (-20 °F à 140 °F)
  • Humidité relative d’exploitation et de stockage : 17 à 90% HR sans condensation

Autorisations réglementaires

  • RoHS

Garantie

  • Deux ans
  • Jacks audio stéréo femelles de 3,5 mm pour connexion de haut-parleurs stéréo, écouteurs et/ou écouteurs bouton autoalimentés.
  • Réponse en fréquence : 20 Hz à 20 kHz, ±1 dB.
  • Déformation harmonique totale (THD) : 0,012%
  • Diaphonie stéréo : -82 dB.
  • Impédance d'entrée : 10 K Ohm.
  • Sortie audio de qualité CD.
  • Requiert des haut-parleurs alimentés.

Câbles

  • Déporte la résolution 1900 x 1200 à 50 pieds, et la résolution 1600 x 1200 à 100 pieds sans dégradation à l’aide des câbles VEXT-xx de NTI.
  • Câble VGA mâle à femelle de 3 pieds inclus.
  • Câble audio 3,5 mm mâle à mâle de 3 pieds inclus (avec VOPEX-xVA-H).
Schéma d'application du VOPEX-2V-H
DISPOSITION DES BROCHES DU CONNECTEUR
Broche Signal Broche Signal Broche Signal
1 ROUGE 6 Blindage rouge 11 IDO
2 VERT 7 Blindage vert 12 DONNÉES ID1 ou DDC
3 BLEU 8 Blindage bleu 13 HSYNC
4 ID2 9 NC 14 VSYNC
5 GND 10 Sync Rtn 15 HORLOGE ID3 ou DDC

Diviseurs de vidéo VGA
Nº de pièce NTI Nbre de
Ports		 Taille ordinateur de bureau
La x P x H (mm)		 Télécharger un
Manuel PDF
VOPEX-2V-H 2 124 x 132 x 43 Télécharger le manuel
VOPEX-4V-H 4 203 x 157 x 66
VOPEX-8V-H 8 203 x 157 x 66
VOPEX-16V-H 16 254 x 191 x 83

Diviseurs d’audio/vidéo VGA
Nº de pièce NTI Nbre de
Ports		 Taille ordinateur de bureau
La x P x H (mm)
VOPEX-2VA-H 2 124 x 132 x 43
VOPEX-4VA-H 4 203 x 157 x 66
VOPEX-8VA-H 8 203 x 157 x 66

Câbles VGA

Mâle à femelle (VEXT-xx)
Nº de pièce NTI Longueur
(m)		 Nº de pièce NTI Longueur
(m)		 Nº de pièce NTI Longueur
(m)
VEXT-3 0.9 VEXT-15 4.5 VEXT-50 15.2
VEXT-6 1.8 VEXT-25 7.6 VEXT-75 22.8
VEXT-10 3.0 VEXT-35 10.6 VEXT-100 30.4
Mâle à mâle (VEXT-xx-MM)
VEXT-3-MM 0.9 VEXT-15-MM 4.5 VEXT-50-MM 15.2
VEXT-6-MM 1.8 VEXT-25-MM 7.6 VEXT-75-MM 22.8
VEXT-10-MM 3.0 VEXT-36-MM 10.6 VEXT-100-MM 30.4

Câbles audio

Audio stéréo mâle à mâle (SA-xx-MM)
Nº de pièce NTI Longueur
(m)		 Nº de pièce NTI Longueur
(m)		 Nº de pièce NTI Longueur
(m)
SA-3-MM 0.9 SA-15-MM 4.5 SA-50-MM 15.2
SA-6-MM 1.8 SA-25-MM 7.6 SA-100-MM 30.4
SA-10-MM 3.0 SA-35-MM 10.6
