Commutateur vidéo VGA avec options audio et contrôle RS232

Partagez un moniteur entre plusieurs PC.

Également connu sous l’appellation commutateur vidéo VGA, commutateur vidéo SVGA, commutateur de moniteur,
commutateur de partage, commutateur vidéo SVGA, commutateur VGA, commutateur VGA, commutateurs vidéo VGA

Informations supplémentaires sur le produit

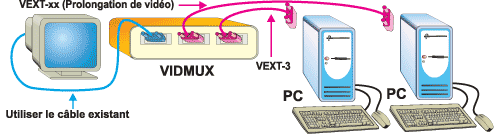

Visualiser la remarque d'application Remarque d'application : Affichage commuté et local de 3 ordinateurs
Visualiser la fiche technique Fiche technique (PDF)
Commutateur vidéo PC VIDMUX

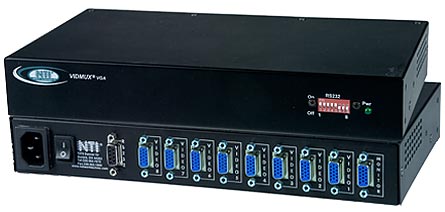

VIDMUX SE-15V-8-L (parties avant et arrière)		 Commutateur vidéo VGA conforme RoHS

Conçu et
fabriqué aux
États-Unis

Fonctionnalités et applications

Le commutateur vidéo VGA permet la connexion de 16 ordinateurs à un seul moniteur vidéo, projecteur ou écran LCD/plasma.
  • Compatible avec ordinateurs PC, SUN et MAC équipés de l'option vidéo VGA.
  • Élimine les moniteurs redondants.
  • Idéal pour les salles de classe et les salles de conseil.
  • Interconnecte les commutateurs et les séparateurs de la gamme NTI pour les applications complexes.
  • Disponible avec options audio et/ou contrôle RS232.

Caractéristiques
Pour modèles 2 ports

Caractéristiques
Pour modèles 2 ports-TTL

Caractéristiques
Pour modèles 4 à 16 ports

Moniteur
  • Résolution 1900x1200 claire et nette.
  • SE-15V-2-2C1U : Deux connecteurs HD15 mâles et un connecteur HD15 femelle.
  • SE-15V-2-2U1C : Deux connecteurs HD15 femelles et un connecteur HD15 mâle.
  • La largeur de bande est de 150 MHz.
Contrôle
  • Boutons tactiles sur le panneau avant avec voyants DEL indiquant la sélection des ports.
Énergie
  • 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un adaptateur c.a.
  • Consommation d’énergie : 5W
MTBF
  • SE-15V-2-2C1U : 88 015 heures
  • SE-15V-2-2U1C : 88 231 heures
Dimensions
  • LA x P x H (mm) : 203x158x66
Environnemental
  • Température de fonctionnement : 0 °C à 38 °C (32 °F à 100 °F).
  • Température de stockage : -30 °C à 60 °C (-22 °F à 140 °F).
  • Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.
Câbles
  • 0,9 mètres de câble multi-coaxial.
Autorisations réglementaires
  • CE, RoHS

Garantie

  • Deux ans
Moniteur
  • Résolution 1900x1200 claire et nette.
  • SE-15V-2-2C1U-TTL : Deux connecteurs HD15 mâles et un connecteur HD15 femelle.
  • SE-15V-2-2U1C-TTL : Deux connecteurs HD15 femelles et un connecteur HD15 mâle.
  • La largeur de bande est de 150 MHz.
Contrôle
  • Broche D9 femelle pour contrôle à distance.
    • Broche 1=Terre.
    • Broche 2=TTK ou signal de fermeture de contact.
Énergie
  • 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un adaptateur c.a.
  • Consommation d’énergie : 5W
MTBF
  • SE-15V-2-2C1U-TTL : 87 403 heures
  • SE-15V-2-2U1C-TTL : 87 616 heures
Dimensions
  • LA x P x H (mm) : 203x158x66
Environnemental
  • Température de fonctionnement : 0 °C à
    38 °C (32 °F à 100 °F).
  • Température de stockage : -30 °C à
    60 °C (-22 °F à 140 °F).
  • Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.
Câbles
  • 0,9 mètres de câble multi-coaxial.
Autorisations réglementaires
  • CE, RoHS

Garantie

  • Deux ans
Moniteur
  • Résolution 1900x1200 claire et nette.
  • Connecteurs HD15 femelles.
  • La largeur de bande est de 150 MHz.
Contrôle
  • Boutons tactiles sur le panneau avant avec voyants DEL indiquant la sélection des ports.
Énergie
  • 110 V ou 220 V c.a. à 50 ou 60 Hz.
  • Consommation d’énergie :
    • 4 ports et 8 ports : 5W
    • 16 ports : 10W
MTBF
  • SE-15V-4-L : 82 069 heures
  • SE-15V-4-RS : 80 252 heures
  • SE-15V-8-L: 74 482 heures
  • SE-15V-8-RS: 73 866 heures
  • SE-15V-16-L: 70 578 heures
  • SE-15V-16-RS: 71 599 heures
Dimensions
  • SE-15V-4-L/RS et
    SE-15V-8-L/RS l x P x H (mm) :
    • 277 x 152 x 44 (sans kit de montage en baie fourni)
    • 483 x 152 x 44 (avec kit de montage en baie fourni)
  • SE-AV-4-L/RS et SE-AV-8-L/RS LA x P x H (mm) :
    • 389x 152 x 44 (sans kit de montage en baie fourni)
    • 483 x 152 x 44 (avec kit de montage en baie fourni)
  • SE-15V-16-L/RS l x P x H (mm): 277x152x89
  • SE-AV-16-L/RS LA x P x H (mm) : 389x152x89
Environnemental
  • Température de fonctionnement : 0 °C à
    38 °C (32 °F à 100 °F).
  • Température de stockage : -30 °C à
    60 °C (-22 °F à 140 °F).
  • Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.
Autorisations réglementaires
  • CE, FCC, RoHS

Garantie

  • Deux ans
En option - Vendu séparément
Connectez jusqu’à 16 ordinateurs à un seul moniteur

Commutateurs vidéo VGA

Nº de pièce NTI Description Nbre de
Ports		 Télécharger un manuel PDF
SE-15V-2-2C1U Commutez 1 moniteur VGA entre 2 ordinateurs 2
SE-15V-2-2U1C Commutez 1 ordinateur entre 2 moniteurs VGA 2
SE-15V-2-2C1U-TTL Commutez 1 moniteur VGA entre 2 ordinateurs 2 Téléchargez le manuel
SE-15V-2-2U1C-TTL Commutez 1 ordinateur entre 2 moniteurs VGA 2
SE-15V-4-L Commutez 1 moniteur VGA entre 4 ordinateurs 4 Télécharger le manuel
SE-15V-8-L Commutez 1 moniteur VGA entre 8 ordinateurs 8
SE-15V-16-L Commutez 1 moniteur VGA entre 16 ordinateurs 16
SE-15V-16-L-R Commutez 1 moniteur VGA entre 16 ordinateurs, montage en baie 16

Commutateur vidéo VGA avec contrôle RS232

Nº de pièce NTI Description Nbre de
Ports		 Télécharger un manuel PDF
SE-15V-4-RS Commutez 1 moniteur VGA entre 4 ordinateurs, contrôle RS232 4 Télécharger le manuel
SE-15V-8-RS Commutez 1 moniteur VGA entre 8 ordinateurs, contrôle RS232 8
SE-15V-16-RS Commutez 1 moniteur VGA entre 16 ordinateurs, contrôle RS232 16
SE-15V-16-RS-R Commutez 1 moniteur VGA entre 16 ordinateurs, contrôle RS232, montage en baie 16

Commutateurs audio/vidéo

Nº de pièce NTI Description Nbre de
Ports		 Télécharger un manuel PDF
SE-AV-4-L Commutez 1 moniteur VGA et un jeu de haut-parleurs entre 4 ordinateurs 4 Télécharger le manuel
SE-AV-8-L Commutez 1 moniteur VGA et un jeu de haut-parleurs entre 8 ordinateurs 8
SE-AV-16-L Commutez 1 moniteur VGA et un jeu de haut-parleurs entre 16 ordinateurs 16
SE-AV-16-L-R Commutez 1 moniteur VGA et un jeu de haut-parleurs entre 16 ordinateurs, montage en baie 16

Commutateurs audio/vidéo avec contrôle RS232

Nº de pièce NTI Description Nbre de
Ports		 Télécharger un manuel PDF
SE-AV-4-RS Commutez 1 moniteur VGA et un jeu de haut-parleurs entre 4 ordinateurs 4 Télécharger le manuel
SE-AV-8-RS Commutez 1 moniteur VGA et un jeu de haut-parleurs entre 8 ordinateurs 8
SE-AV-16-RS Commutez 1 moniteur VGA et un jeu de haut-parleurs entre 16 ordinateurs 16
SE-AV-16-RS-R Commutez 1 moniteur VGA et un jeu de haut-parleurs entre 16 ordinateurs, montage en baie 16

Câbles compatibles

Câbles VGA

Câbles audio stéréo

Mâle à femelle (VEXT-xx) Mâle à mâle (VEXT-xx-MM) Mâle à mâle (SA-xx-MM)
Longueur (m) Longueur (m) Longueur (m) Longueur (m) Longueur (m) Longueur (m)
0,9 10,6 0,9 10,6 0,9 7,6
1,8 15,2 1,8 15,2 1,8 10,6
3 22,8 3 22,8 3 15,2
4,5 30 4,5 30 4,5 30
7,6   7,6
