Extendeur VGA via CAT5

Déporter un moniteur VGA jusqu'à 183 mètres d'un ordinateur.

Également connu en tant que : Extendeur VGA, extendeur de moniteur via cat5, moniteur distant, déport vidéo.
Modèles disponibles:

· extendeurs de 91 mètres
  • Ne requiert pas d’alimentation sur l'unité distante
· 183 extendeurs de 91 mètres

Informations supplémentaires sur le produit

Visualiser la remarque d'application Remarque d'application : Écran de présentation audio/vidéo local et distant (ST-C5V-600).
Visualiser la fiche technique Fiche technique (PDF) : ST-C5V-600
Visualiser les schémas de DAO Schémas de DAO :
ST-C5V-600 ST-C5V-300
ST-C5VA-600 ST-C5VA-300
ST-C5VRS-600
Déporter un moniteur VGA jusqu'à 183 mètres d'un ordinateur.

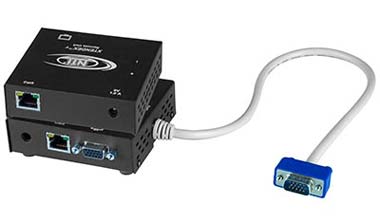

XTENDEX® ST-C5V-600 (unités locale et distante)
 Extendeur VGA conforme RoHS via CAT5

Conçu et
fabriqué aux
États-Unis


Options disponibles :
· Audio
· RS232

Fonctionnalités et applications

L'extendeur VGA transmet la vidéo VGA jusqu'à 91/183 mètres d’un ordinateur au moyen de câbles CAT5/5e/6. Chaque extendeur vidéo se compose d'une unité locale qui est reliée à un ordinateur et qui fournit également la vidéo à un moniteur local, et une unité distante reliée à un moniteur.
  • Qualité VGA la plus claire et la plus nette sur CAT5 de tout fabricant.
  • Prend en charge les moniteurs VGA locaux et distants.
  • Protection de surtension intégrée.
  • Disponible en option avec audio stéréo ou contrôle RS232.
  • Utiliser les fils téléphoniques internes CAT5/5e/6 pour localiser un moniteur à distance.

Caractéristiques

Unité locale

Connexion de l’hôte

  • Prend en charge un commutateur de PC, SUN, MAC ou NTI.
  • Connecteur mâle 15 broches HD pour connexion à un ordinateur.
  • Support RS232 en option - connecteur D femelle 9 broches (ST-C5V-600 seulement).
  • Support d'audio stéréo en option – prise stéréo de 3,5 mm.

Accès de local

  • Résolution vidéo 1920x1440 claire et nette.
  • Connecteur femelle 15 broches HD pour moniteur VGA local.
  • Support RS232 en option - connecteur D mâle 9 broches (ST-C5V-600 seulement).
  • Support d'audio stéréo en option – jack stéréo de 3,5 mm.
  • Utiliser un adaptateur VGA en option pour connecter des écrans S-Vidéo ou RCA.

Énergie

  • ST-C5V-600 et ST-C5V-300 : 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un adaptateur c.a. (inclus).

Câbles

  • CAT5, CAT5e ou CAT6 UTP câble droit pour le câblage TIA/EIA-568B terminé par des connecteurs RJ45 standard (non inclus).

Dimensions :

  • LA x P x H (mm) : 88x78x30

Environnemental

  • Température de fonctionnement : 0 °C à 38 °C (32 °F à 100 °F).
  • Température de stockage : -30 °C à 60 °C (-20 °F à 140 °F).
  • Humidité relative d’exploitation et de stockage : 17 à 90% HR sans condensation.

Autorisations réglementaires

  • CE
  • RoHS

Garantie

  • Deux ans

Unité distante

  • Prend en charge les résolutions jusqu’à 1920x1440 ; se reporter au tableau ci-dessous pour les résolutions à différentes longueurs.
  • Connecteur femelle 15 broches HD.
  • Connexion facultative d'audio stéréo de 3,5 mm.
  • Connecteur D mâle 9 broches en option pour RS232 (ST-C5V-600 seulement).
  • Utiliser un adaptateur VGA en option pour connecter des écrans S-Vidéo ou RCA.

Réglage de la qualité vidéo

  • ST-C5V-600 : Le réglage de la qualité vidéo pour différentes longueurs de câble CAT5/5e/6, est effectué manuellement pour les extendeurs vidéo seule et automatiquement pour les extendeurs audio/vidéo ou vidéo/RS232.
  • ST-C5V-300: Le réglage de la qualité vidéo pour différentes longueurs de câble CAT5/5e/6 s’effectue manuellement.

Énergie

  • ST-C5V-600 : 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un adaptateur c.a. (inclus).
  • ST-C5V-300: alimenté par l'unité locale via le câble CAT5/5e/6.

Dimensions :

  • LA x P x H (mm) : 88x78x30

Environnemental

  • Température de fonctionnement : 0 °C à 38 °C (32 °F à 100 °F).
  • Température de stockage : -30 °C à 60 °C (-20 °F à 140 °F).
  • Humidité relative d’exploitation et de stockage : 17 à 90% HR sans condensation.

Autorisations réglementaires

  • CE
  • RoHS

Garantie

  • Deux ans

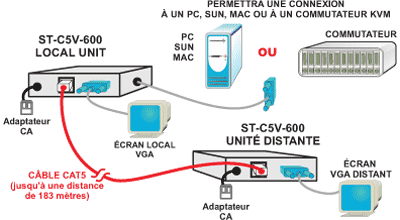

Schéma d'application de l'extendeur VGA

Options

Audio stéréo

  • Disponible sur ST-C5V-600 et ST-C5V-300.
  • L'audio stéréo peut être entendue localement et à distance.
  • Réponse en fréquence : 20 Hz à 20 kHz, +/- 1 dB.
  • Rapport signal/bruit (SNR) : 76 dBA.
  • Total de la déformation harmonique et du bruit (THD+N) : 0,017%.
  • Diaphonie stéréo : -70 dB.
  • Impédance d'entrée : 10 K Ohm.
  • Sortie de niveau ligne ; Prend en charge les haut-parleurs de multimédia.
  • Niveaux maximaux d’E/S : 3,1 Vp-p (niveau ligne).
Extendeur VGA avec option audio
ST-C5VA-600

Contrôle RS232

  • Disponible sur ST-C5V-600.
  • Prend en charge TXD, RXD, DTR, DSR, CTS et RTS.
  • Vitesse en bauds jusqu'à 56,000.
  • Support pour moniteur à écran tactile.
Extendeur VGA avec option RS232
ST-C5VRS-600
ST-C5V-600
Distances et résolutions pour
les câbles CAT5/CAT5e et CAT6
Câble Distance
(mètres)		 Résolution
CAT5/
CAT5e
(UTP)		 183 1024x768 à 60 Hz
122 1280x1024 à 60 Hz
91 1600x1200 à 60 Hz
30 1920x1440 à 60 Hz
CAT5/
CAT5e
(STP),
CAT6
(UTP)		 91 1024x768 à 60 Hz
61 1280x1024 à 60 Hz
30 1920x1440 à 60 Hz
ST-C5V-300
Distances et résolutions pour
les câbles CAT5/CAT5e et CAT6
Câble Distance
(mètres)		 Résolution
CAT5/
CAT5e
(UTP)		 91 1280x1024 à 60 Hz
46 1600x1200 à 60 Hz
30 1920x1440 à 60 Hz
CAT5/
CAT5e
(STP),
CAT6
(UTP)		 91 1024x768 à 60 Hz
46 1280x1024 à 60 Hz
30 1600x1200 à 60 Hz
Remarque : Le câble CAT6 a un biais plus élevé que le câble CAT5/5e, ce qui provoque un brouillage des couleurs. Étant donné que ces extendeurs n'ont pas de compensation de biais interne, ils fonctionnent à des distances plus courtes avec le câble CAT6.

Extendeurs VGA
Supporté
Fonctionnalités		 Nº de pièce NTI Maximal
Prolongation
(m)		 Télécharger un
Manuel PDF
VGA seul ST-C5V-600 183 Manuel PDF
VGA + audio ST-C5VA-600 183
VGA + RS232 ST-C5VRS-600 183
VGA seul ST-C5V-300 91 Manuel PDF
VGA + audio ST-C5VA-300 91
