Le seul au monde
USB 16 ports
Commutateur DVI KVM

Hôtes

• Un connecteur HDMI-A femelle.
• Prend en charge les ordinateurs PC, SUN et MAC compatibles USB avec port vidéo DVI.
• Support multi plates-formes : Solaris, Linux, Free BSD et MAC OS 9/10, Windows 2000/XP/Vista/Server 2000/2003/2008.

Moniteur

• Prend en charge une résolution vidéo claire et nette jusqu’à 1920x1200.
• Signal DVI-D à liaison simple.
• Connecteur DVI-I dual link femelle.
• Compatible DDC2B.

Dispositifs

• Deux connecteurs USB type A femelles.
• Compatible avec la plupart des claviers et souris USB, y compris USB IntelliMouse^®.
• Le clavier et la souris sont connectables à chaud.
• Prend en charge les touches supplémentaires SUN et MAC.

Énergie

• 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un connecteur IEC.
  Consommation d’énergie : 10W

Dimensions

• de l'unité centrale)
  • 386 x 152 x 45 (sans kit de montage en baie fourni)
  • 483 x 152 x 45 (avec kit de montage en baie fourni)

Câbles

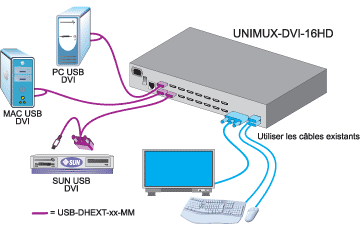

• Des câbles d’interface entre vos ordinateurs et le commutateur sont requis pour un fonctionnement approprié. Utilisez USB-DHEXT-xx-MM pour connecter les ordinateurs au commutateur.
• Câbles non inclus.

Environnemental

• Température de fonctionnement : 32 °F à 100 °F (0 °C à 38 °C).
• Température de stockage : -20 °F à 140 °F (-30 °C à 60 °C).
• Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.

Autorisations réglementaires

• CE, RoHS

Garantie

• Deux ans

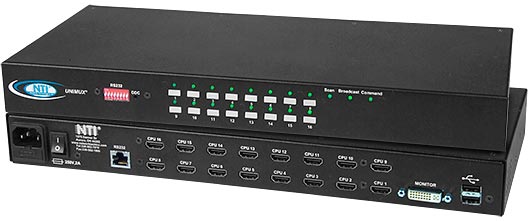

Interface de panneau avant

• Les voyants DEL indiquent le port et le mode de fonctionnement actuellement sélectionnés.
• Maintenez n’importe quel bouton enfoncé pendant plus de cinq secondes pour passer en mode Numérisation, Diffusion ou Commande.
  • En mode Fonctionnement normal, l’utilisateur peut faire directement fonctionner l’ordinateur sélectionné à l’aide de la présence transparente du commutateur de la gamme NTI.
  • Le mode Numérisation affiche automatiquement et séquentiellement la vidéo de chaque ordinateur sous tension pendant 2-255 secondes.
  • Le mode Diffusion permet à l’utilisateur d’envoyer ses frappes vers les deux ordinateurs sous tension. (Le mode Diffusion n’est pas disponible pour les ordinateurs MAC).
  • Le mode Commande permet à l’utilisateur de donner des instructions au commutateur par l’intermédiaire de son clavier. Les frappes de touches ne sont pas passées à l'ordinateur.

Clavier

• Les modes Numérisation, Diffusion ou Commande sont accessibles depuis le clavier à l’aide des raccourcis-clavier.
• Utilisez le clavier pour commander à la boîte de commutation de sélectionner les ports ou de configurer le délai de Numérisation.
• Saisissez <Ctrl>+<`> (ou <Compose>+<`>) pour passer en mode Commande.
• Appuyez sur <Ech> pour quitter le mode Commande et revenir au mode Normal ou Numérisation.

Contrôle RS232

• Connecteur femelle RJ45.
• Connecteur femelle RJ45.
• Débit en bauds de 2,400, 9,600, 19,200 ou 38400.
• Utilisez des commutateurs DIP pour définir le débit en bauds et gérer jusqu’à 16 unités, toutes pouvant être connectées en chaîne et contrôlées par un seul port série.
• 1,5 mètres de câble de raccordement CAT5e, adaptateurs RJ45F-DB9F et RJ45F-DB25F compris.
• Téléchargez le manuel de protocole RS232

• Commandes

  • RS – provoque la réinitialisation du commutateur de sorte qu'IN1 se connecte à OUT1, IN2 se connecte à OUT2.
  • CS - cause la réalisation d’une connexion INx/OUTx.
  • CA - cause de connecter toutes les entrées à la sortie spécifiée.
  • RO - lit quelle entrée est connectée à la sortie spécifiée.
  • RU - lit la taille de la matrice, rapporte le nombre d'entrées et le nombre de sorties sur le commutateur spécifié.
