Unité locale

Entrée-vidéo

• Prend en charge les ordinateurs PC, SUN et MAC.
• Connecteur mâle 15 broches HD.
• Plages de fréquence d'entrée :
  • Horizontal : 15 kHz à 130 kHz
  • Vertical : 30 Hz à 150 Hz
• Prend en charge un niveau de synchronisation composite et de synchronisation TTL ainsi que la synchronisation sur vert.
• Impédance d'entrée : 75 Ohm
• Niveaux d’entrée maximum pour vidéo : 1,45 Vp-p
• La vidéo est couplée c.c.

Sortie vidéo

• Connecteur HD15 femelle pour moniteur local.
• Compatible avec SVGA, XGA et VGA.
• Résolution vidéo 1920x1440.
• Impédance de sortie : 75 Ohm
• Niveau de sortie maximal pour S-Vidéo : 1,45 Vp-p

Audio en option

• L'audio stéréo peut être entendue localement et à distance.
• Prises jack audio stéréo femelles 3,5 mm.
• Réponse en fréquence : 20 Hz à 20 kHz, +/- 1 dB.
• Rapport signal/bruit (SNR) : 76 dBA.
• Total de la déformation harmonique et du bruit (THD+N) : 0,017%
• Diaphonie stéréo : -70 dB.
• Impédance d'entrée : 10 K Ohm.
• Sortie de niveau ligne ; Prend en charge les haut-parleurs de multimédia.
• Niveaux d’E/S maximum pour audio : 3,1 Vp-p (niveau ligne).

Câbles

• 0,9 mètres de câble VGA inclus.
• 0,9 mètres de câble audio inclus avec unité équipée de l’option audio.

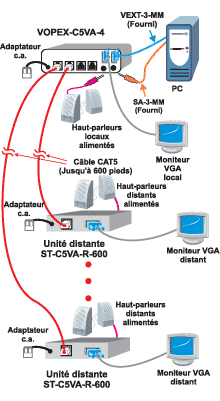

• CAT5, CAT5e ou CAT6 UTP câble droit pour le câblage TIA/EIA-568B terminé par des connecteurs RJ45 standard (non inclus).

Énergie

• 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un adaptateur c.a.
• Consommation d’énergie : VOPEX-C5V-4 : 5 W, VOPEX-C5V-8 : 10 W, VOPEX-C5V-16 : 15 W, VOPEX-C5VA-4 : 10 W, VOPEX-C5VA-8 : 10 W, VOPEX-C5VA-16: 20W

Environnemental

• Température de fonctionnement : 0 °C à 38 °C (32 °F à 100 °F).
• Température de stockage : -30 °C à 60 °C (-20 °F à 140 °F).
• Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.

Autorisations réglementaires

• CE, RoHS

Garantie

• Deux ans

Unité distante

Sortie vidéo

• Résolution 1024x768 claire et nette à 183 mètres ; des résolutions plus élevées sont supportées à des distances plus courtes.
  • L’utilisation d’un câble CAT6 peut occasionner des dégradations selon la qualité du câble.
• Connecteur femelle 15 broches HD.
• Impédance de sortie : 75 Ohm
• Niveau de sortie maximal pour vidéo : 1,45 Vp-p.
• Prise jack audio stéréo 3,5 mm en option.
• La qualité de la vidéo est automatiquement réglée pour les distances ne dépassant pas 183 mètres de câble CAT5 à l’aide du séparateur/extendeur vidéo/audio.
• La qualité de la vidéo est réglée manuellement sur l'unité distante à l'aide du séparateur/extendeur vidéo uniquement.

Audio en option

• Prise jack audio stéréo femelle 3,5 mm.
• Réponse en fréquence : 20 Hz to 20 kHz, +/-1dB.
• Rapport signal/bruit (SNR) : 76 dBA.
• Total de la déformation harmonique et du bruit (THD+N) : 0,017%.
• Diaphonie stéréo : -70 dB.
• Sortie de niveau ligne ; Prend en charge les haut-parleurs de multimédia.
• Niveaux de sortie maximaux : 3,1 Vp-p (niveau ligne).

Énergie

• 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un adaptateur c.a.
• Consommation d’énergie : 10W

Environnemental

• Température de fonctionnement : 0 °C à 38 °C (32 °F à 100 °F).
• Température de stockage : -30 °C à 60 °C (-20 °F à 140 °F).
• Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.

Autorisations réglementaires

• CE, RoHS

Garantie

• Deux ans

Avertissement !

• Ne connectez jamais le VOPEX-C5V-x ou le ST-C5Vx-R-600 à une carte Ethernet, un routeur, un concentrateur ou un commutateur Ethernet, ou à tout autre connecteur Ethernet RJ45 d’un périphérique Ethernet. Les périphériques connectés à Ethernet risquent d’être endommagés.
