Alimentation redondante double pour commutateur port série de console

Commutateur port RS232 avec gestion de réseau à distance

Commutateur port série de console avec option Contrôle Ethernet

Gérez jusqu’à 32 périphériques informatiques – routeurs, commutateurs, concentrateurs, etc.

Également connu en tant que : commutateur console, commutateurs port série, commutateur RS232,
boîte de commutation série, commutateur station de travail SUN UNIX,
commutateur sun, commutateur console, commutateur de partage de port série, solution de gestion de serveurs réseau.

Conçu et
fabriqué aux
États-Unis

Cliquez ici sur l'image pour faire un zoom avant

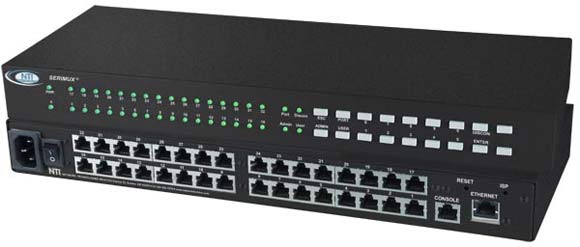

SERIMUX-CS-32E (parties avant et arrière)

Fiche technique (PDF)

Le commutateur de console SERIMUX^® donne aux administrateurs des IT la capacité de gérer de manière rentable les périphériques série, y compris les serveurs, les commutateurs, les routeurs et les équipements de télécommunication. Le commutateur peut être contrôlé via un terminal ASCII équipé d'un logiciel intégré piloté par menu, le pavé numérique du panneau avant ou l'interface Ethernet en option.

Élimine la nécessité de connecter chaque périphérique à un terminal ASCII ou un PC.
Connectez jusqu’à 32 périphériques avec des débits en bauds, des parités et des longueurs de caractères différents. Chaque commutateur est également équipé d’un connecteur RJ45 pour un terminal local.
Fournit un accès hors-bande aux périphériques réseau (serveurs, routeurs, commutateurs réseau et tout autre périphérique permettant le fonctionnement d’une console à l’aide d’une interface RS232).
Cycle d’alimentation sans arrêt de l'ordinateur hôte SUN.
- Aucun signal d’« interruption » involontaire n’est généré pour occasionner le réamorçage fortuit des ordinateurs SUN.
L’option d'alimentation double génère un système d'alimentation redondante qui protège le commutateur console contre les éventuels problèmes de défaillance.

Se connecte à des ports série de console à l’aide de câbles CAT5/5e/6 et d’adaptateurs de câble.
- La longueur de câble maximale est de 30 mètres.
Deux niveaux d’utilisateurs (administrateur et utilisateur).
La commutation est simplifiée grâce à des noms de périphériques programmables et une sélection des périphériques pilotée par menu.
- Tous les paramètres de configuration sont stockés dans une mémoire EEPROM non volatile.
Les tampons de données intégrés enregistrent la majeure partie des données de sortie de la console RS232 en provenance de chaque périphérique connecté, ce qui simplifie la résolution des défaillances.
Les commandes locales peuvent être dirigées via une console série ANSI, VT52, VT100, un PC équipé d'un logiciel d'émulation de terminal ou n'importe quel terminal conforme.
Obtenez un accès aux serveurs sans interruption du service aux utilisateurs finaux, maintenez un temps de disponibilité optimal.
Gérez des parcs de serveurs ou des centres de données via des ports série et des modems externes standard ou par l'intermédiaire d'une interface Ethernet en option utilisant une interface Telnet ou Web.
Le boîtier de montage en baie 1RU est standard.

Compatibilité

Prend en charge la plupart des périphériques équipés d’un port série RS232.

Interface série

Connecteurs de port série RJ45 EIA-232 4, 8, 16, 24 ou 32 ports.
Un seul connecteur de ports console RJ45 EIA-232.
Contrôle du flux : Matériel (RTS/CTS), Logiciel (XON, XOFF), les deux ou aucun.
Signaux : TXD, RXD, DSR, DTR, CTS, RTS, DCD
Taux de transfert des données : jusqu'à 115,2 K bauds entre deux ports.
- Deux ports peuvent avoir deux débits en bauds différents.

Interface réseau (en option)

Un port Ethernet 10/100 Base-T avec connecteur RJ45.
Prend en charge les adresses IP fixes et dynamiques.

Énergie

Tension d’entrée : 100 V à 240 V c.a., 50 à 60 Hz
Alimentation double disponible en option sur tous les modèles.

Adaptateurs

Quatre adaptateurs de câble sont fournis avec le SERIMUX.
- Adaptateur de console DB-25F à RJ45.
- Adaptateur de console DB-9F à RJ45.
- Adaptateur de console DB-25M à RJ45.
- Adaptateur de modem DB-25M à RJ45.
Adaptateurs supplémentaires disponibles.
Schémas de brochage des adaptateurs.

Protocoles (pour contrôle Ethernet en option)

HTTP, HTTPS, ICMP, DHCP.
TCP/IP, SSL, Telnet.

Environnemental

Température de fonctionnement : 0 °C – 38 °C (32 °F – 100 °F).
Température de stockage : -30 °C – 60 °C (-20 °F – 140 °F).
Humidité relative d’exploitation et de stockage : 17 à 90% HR sans condensation.

Autorisations réglementaires

CE, RoHS

Garantie

Deux ans

Pavé numérique sur le panneau avant.
- Sécurisé par un mot de passe numérique défini par l’utilisateur.
Logiciel intégré piloté par menu via console pour terminal série.

Contrôle Ethernet en option.
- La configuration et les contrôles peuvent être effectués sur Internet via une interface Web ou Telnet.

Contrôles administratifs

(Capture d’écran de la fonction Administration)

Visualisez et/ou modifiez les paramètres des ports.
Visualisez et/ou modifiez les mots de passe et les paramètres des utilisateurs.
Restaurez les paramètres de configuration par défaut.
Connectez ou déconnectez les connexions des ports.
Modifiez/déconnectez les utilisateurs, administrateurs, mots de passe, etc.
Lancez la connexion du modem aux ports locaux.
Inspectez les données mises en mémoire-tampon.
Visualisez/supprimez le contenu (journal des données) de la mémoire-tampon du port.
Les mots de passe des utilisateurs deviennent « invisibles » pendant la visualisation des mémoires-tampons.

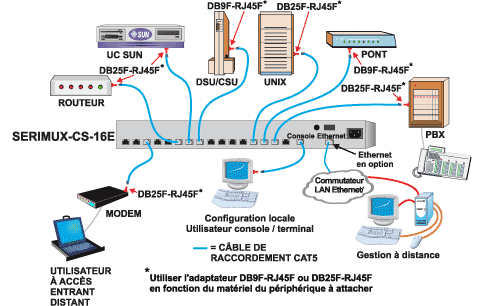

Schéma d’application du commutateur port série de console SERIMUX

Consommation de puissance
Modèle	Alimentation (W)
4 ports	5
8-ports	5
16 ports	10
24-ports	10
32-ports	10

Commutateurs port série de console
Nº de pièce NTI	Description	Taille du bureau (sans kit de montage en baie fourni) LA x P x H (mm)	Télécharger le manuel
SERIMUX-CS-4	Commutateur port série de console 4 ports	229x152x45
SERIMUX-CS-4E	Commutateur port série de console 4 ports, contrôle Ethernet	229x152x45
SERIMUX-CS-4DP	Commutateur port série de console 4 ports, alimentation double	279x152x45
SERIMUX-CS-4EDP	Commutateur port série de console 4 ports, contrôle Ethernet, alimentation double	279x152x45
SERIMUX-CS-8	Commutateur port série de console 8 ports	389x152x45
SERIMUX-CS-8E	Commutateur port série de console 8 ports, contrôle Ethernet	389x152x45
SERIMUX-CS-8DP	Commutateur port série de console 8 ports, alimentation double	412x152x45
SERIMUX-CS-8EDP	Commutateur port série de console 8 ports, contrôle Ethernet, alimentation double	412x152x45
SERIMUX-CS-16	Commutateur port série de console 16 ports	389x152x45
SERIMUX-CS-16E	Commutateur port série de console 16 ports, contrôle Ethernet	389x152x45
SERIMUX-CS-16DP	Commutateur port série de console 16 ports, alimentation double	412x152x45
SERIMUX-CS-16EDP	Commutateur port série de console 16 ports, contrôle Ethernet, alimentation double	412x152x45
SERIMUX-CS-24	Commutateur port série de console 24 ports	389x152x45
SERIMUX-CS-24E	Commutateur port série de console 24 ports, contrôle Ethernet	389x152x45
SERIMUX-CS-24DP	Commutateur port série de console 24 ports, alimentation double	412x152x45
SERIMUX-CS-24EDP	Commutateur port série de console 24 ports, contrôle Ethernet, alimentation double	412x152x45
SERIMUX-CS-32	Commutateur port série de console 32 ports	389x152x45
SERIMUX-CS-32E	Commutateur port série de console 32 ports, contrôle Ethernet	389x152x45
SERIMUX-CS-32DP	Commutateur port série de console 32 ports, alimentation double	412x152x45
SERIMUX-CS-32EDP	Commutateur port série de console 32 ports, contrôle Ethernet, alimentation double	412x152x45
