Commutateur matriciel USB KVM haute densité

Les utilisateurs contrôlent de nombreux ordinateurs PC SUN MAC USB

 Retour à l’accueil

Commutateur matriciel USB KVM compatible avec
écran tactile et lecteur CAC

Jusqu’à quatre utilisateurs peuvent contrôler 32 ordinateurs PC, SUN et MAC compatibles USB

Également connu en tant que : Commutateur KVM matriciel USB industriel, contrôle multiutilisateurs
plusieurs ordinateurs PC SUN MAC USB, commutateur matriciel USB KVM monté en baie.

Commutateur haute densité

Options disponibles :

· Connecteur USB pour moniteur à écran tactile USB, lecteur de carte CAC ou autre périphérique USB

· Ports extendeur pour connecter la moitié des utilisateurs à une distance de 91 mètres via un câble CAT5.

Commutateur USB KVM compatible avec lecteur CAC et écran tactile conforme RoHS
Conçu et
fabriqué aux
États-Unis

Produit supplémentaire
Informations

Visualiser la remarque d'application Remarque d'application : Connectez un lecteur de carte CAC à l'aide du connecteur USB en option
Fiche technique (PDF)

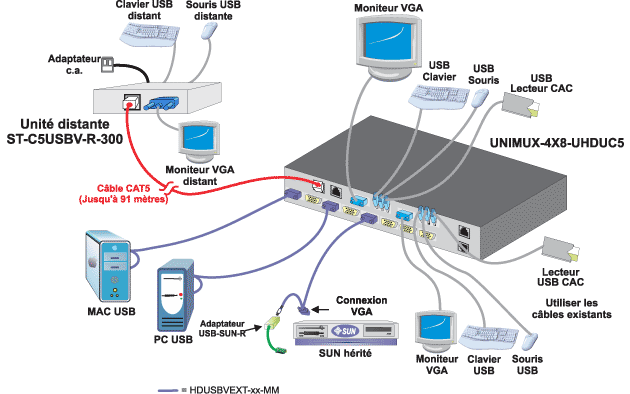

 Les commutateurs USB KVM permettent à un clavier, un moniteur et une souris de contrôler plusieurs PC
zoom Cliquez ici sur l’image pour faire un zoom avant

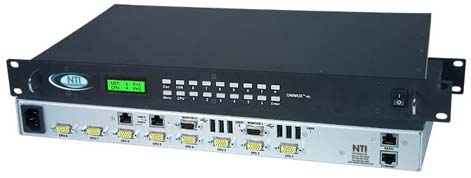

UNIMUX-4X8-UHDUC5 (avant et arrière)

Fonctionnalités et applications

Le commutateur KVM matriciel USB haute densité UNIMUX permet à quatre utilisateurs de contrôler individuellement ou de partager simultanément jusqu’à 32 ordinateurs USB. Accès aux ordinateurs PC, SUN et MAC compatibles USB à l’aide de claviers et de souris USB et de moniteurs VGA multiscan.

Les ordinateurs hôtes USB et les périphériques USB peuvent être connectés ou débranchés à chaud à tout moment. Permet à tout périphérique USB (clavier et/ou souris) de contrôler n'importe quel ordinateur hôte USB relié.
  • Le commutateur haute densité économise de l’espace baie.
    • Les commutateurs 2x8, 2x16 et 4x8 affichent une hauteur 1RU.
    • Les commutateurs 2x32, 4x16 et 4x32 affichent une hauteur 2RU.
  • Équipé des fonctionnalités de véritable commutation USB à amorçage automatique (brevet NTI) - tous les ordinateurs PC, MAC et SUN USB reliés peuvent être amorcés simultanément.
  • Compatible avec les ordinateurs PC, SUN et MAC compatibles USB.
  • Construction de haute qualité.
  • Résolution vidéo 1920x1200 nette et précise.
  • Équipé des options OSD, Affichage à cristaux liquides et RS232.
  • Des microprocesseurs dédiés empêchent le verrouillage des ordinateurs, garantissant ainsi un contrôle fiable.
  • Les ordinateurs peuvent être partagés ou utilisés de manière exclusive.
  • Entièrement conforme aux normes USB 1.1.
  • Prend en charge les dispositions de claviers internationaux en mode de détection automatique.
  • Les chemins de câblage sont simplifiés grâce aux câbles de commutateur KVM haute densité de la gamme NTI.
  • Prise en charge optionnelle des périphériques USB 1.1, en plus des claviers et des souris, comme par exemple des moniteurs à écran tactile USB ou des lecteurs de carte CAC.
  • Ports extendeur en option pour localiser les utilisateurs à une distance de 91 mètres via un câble CAT5/5e/6.
    • La moitié des ports utilisateurs est destinée aux utilisateurs locaux, et l’autre moitié est destinée aux utilisateurs distants.

Caractéristiques techniques

Hôtes

  • Connecteurs HD15 femelles.
  • Prend en charge les ordinateurs PC, SUN et MAC compatibles USB avec port vidéo VGA.
  • Support multi plates-formes : Windows 2000/XP/Vista/Server 2000/2003/2008, Solaris, Linux, FreeBSD, et MAC OS 9/10.
  • Prend en charge la mise sous tension MAC par logiciel (clavier).
  • Tout ordinateur PS/2 ou SUN ancien peut être connecté à l’aide d’un adaptateur USB-PS2-R ou USB-SUN-R.

Dispositifs

  • Connecteurs USB Type A femelles.
  • Compatible avec la plupart des claviers et souris USB, y compris Microsoft USB IntelliMouse., le clavier et la souris sans fil Logitech Cordless Elite Duo, le kit clavier/souris Gyration et le clavier Crystal Vision avec pavé tactile.
  • Le clavier et la souris sont connectables à chaud.
  • Les frappes sont traduites à travers les plates-formes.
  • Disponible avec connecteurs USB femelles type A en option pour des périphériques USB 1.1 supplémentaires.
    • À utiliser pour connecter des moniteurs à écran tactile USB, un lecteur de carte CAC ou d’autres périphériques USB.

Moniteur

  • Résolution 1920x1200 nette et claire.
  • Connecteurs HD15 femelles.
  • Un moniteur VGA multiscan est requis pour afficher les différentes sorties vidéo de différentes plates-formes.
  • La largeur de bande est de 150 MHz.

Dimensions

  • Dimensions (LA x P x H) des commutateurs 2x8, 2x16 et 4x8 (mm) : 483x254x44
  • Dimensions (LA x P x H) des commutateurs 2x32, 4x16 et 4x32 (mm) : 483x254x89

Énergie

  • 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un connecteur IEC.

Autorisations réglementaires

  • CE, RoHS

Environnemental

  • Température de fonctionnement : 32 °F à 1.000 °F (0 °C à 380 °C).
  • Température de stockage : -200 °F à 1.400 °F (-300 °C à 600 °C).
  • Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.

Garantie

  • Deux ans.
Commutateur matriciel USB KVM compatible avec lecteur CAC et écran tactile - Quatre utilisateurs peuvent contrôler 32 ordinateurs PC, SUN et MAC compatibles USB

Méthodes de contrôle

Clavier

  • Utilisez le clavier pour commander au commutateur de sélectionner les ports ou de configurer les modes Numérisation, Partagé et Diffusion.
    • Le mode Fonctionnement normal permet à l’utilisateur de faire directement fonctionner l’ordinateur sélectionné à l’aide de la présence transparente du commutateur de la gamme NTI.
    • Le mode Partagé permet aux utilisateurs de partager le même ordinateur.
    • Le mode Commande permet à l’utilisateur de donner des instructions au commutateur par l’intermédiaire de son clavier. Les frappes de touches ne sont pas passées à l'ordinateur.
    • La fonction mode Numérisation ordonne au commutateur d’afficher automatiquement et séquentiellement la vidéo depuis chaque ordinateur sous tension sélectionné pendant une durée de 2-255 secondes (programmable par l’utilisateur).
    • Le mode Diffusion permet à l’utilisateur d’envoyer ses frappes vers tous les ordinateurs sous tension sélectionnés.

Option de contrôle par RS232

  • Connecteur femelle RJ45.
  • Vitesse en bauds de 300 à 9,600, commutateur DIP sélectionnable.
  • Prend en charge jusqu'à 15 unités, qui peuvent toutes être connectées en série et contrôlées par un port série.

  • Commandes

    • RS – provoque la réinitialisation du commutateur de sorte qu'IN1 se connecte à OUT1, IN2 se connecte à OUT2.
    • CS - cause la réalisation d’une connexion INx/OUTx.
    • CA - cause de connecter toutes les entrées à la sortie spécifiée.
    • RO - lit quelle entrée est connectée à la sortie spécifiée.
    • RU - lit la taille de la matrice, rapporte le nombre d'entrées et le nombre de sorties sur le commutateur spécifié.

Interface de panneau avant

  • Changement local des ports avec les boutons du panneau frontal.
  • Utilisez les boutons du panneau avant pour évoluer sur les écrans LCD et exécuter des actions.
  • L’écran LCD indique le port actuellement sélectionné pour chaque utilisateur.
  • Utilisez les boutons pour configurer le contrôle RS232.
    • Modifiez les débits en bauds pour RS232.

Affichage à l'écran (OSD)

  • S'utilise avec le clavier ou la souris pour l'exploitation du commutateur à partir des menus superposés au moniteur.
  • Saisissez CONTROL + <`> pour activer l’OSD.
  • Modes Commande, Numérisation et Diffusion.
  • Visualiser des informations de port essentielles.
  • Recherche de ports par le nom.
  • Mode recherche permet à l'utilisateur de saisir les premières lettres du nom de l'ordinateur et l'OSD le localise.
  • Les noms peuvent comporter jusqu'à 12 caractères.
  • Affiche les noms des ordinateurs sur les commutateurs cascadés jusqu'à 128 ports.
  • Modifie les dimensions et la position de l'OSD.
  • L'usage de l'OSD est facilité par des écrans d'aide pour les utilisateurs.
  • Indépendant du SE et des logiciels.
  • L’OSD est intégré au commutateur – il n’est pas nécessaire d’installer du matériel ou des logiciels supplémentaires.

  • Sécurité

    • Système de sécurité évolué inclus.
    • Chaque mot de passe de l'utilisateur peut comporter jusqu'à 15 caractères, et chaque commutateur peut contenir jusqu'à 63 utilisateurs.
    • L'administrateur peut activer ou désactiver toutes les fonctionnalités de sécurité et sélectionner les ordinateurs auxquels chaque utilisateur a le droit d'accéder.
    • Une fois la sécurité activée, un utilisateur ou un administrateur doit ouvrir une session afin d'accéder à l'un des ordinateurs connectés au commutateur.

Commutateurs KVM matriciels USB haute densité
Nº de pièce NTI Nbre d’utilisateurs (n) Nbre d’UC (m) Unités de baie
UNIMUX-2X8-UHD 2 8 1RU
UNIMUX-2X16-UHD 2 16 1RU
UNIMUX-2X32-UHD 2 32 2RU
UNIMUX-4X8-UHD 4 8 1RU
UNIMUX-4X16-UHD 4 16 2RU
UNIMUX-4X32-UHD 4 32 2RU

Commutateurs KVM matriciels USB haute densité avec connecteur USB supplémentaire
Nº de pièce NTI Nbre d’utilisateurs (n) Nbre d’UC (m) Unités de baie
UNIMUX-2X8-UHDU 2 8 1RU
UNIMUX-2X16-UHDU 2 16 1RU
UNIMUX-2X32-UHDU 2 32 2RU
UNIMUX-4X8-UHDU 4 8 1RU
UNIMUX-4X16-UHDU 4 16 2RU
UNIMUX-4X32-UHDU 4 32 2RU

Commutateurs KVM matriciels USB haute densité avec port extendeur pour utilisateur distant
Nº de pièce NTI Nbre d’utilisateurs (n) Nbre d’UC (m) Unités de baie
UNIMUX-2X8-UHDC5 2 (1 local, 1 distant) 8 1RU
UNIMUX-2X16-UHDC5 2 (1 local, 1 distant) 16 1RU
UNIMUX-2X32-UHDC5 2 (1 local, 1 distant) 32 2RU
UNIMUX-4X8-UHDC5 4 (2 local, 2 distant) 8 1RU
UNIMUX-4X16-UHDC5 4 (2 local, 2 distant) 16 2RU
UNIMUX-4X32-UHDC5 4 (2 local, 2 distant) 32 2RU

Commutateurs KVM matriciels USB haute densité avec connecteur USB supplémentaire et port extendeur pour utilisateur distant
Nº de pièce NTI Nbre d’utilisateurs (n) Nbre d’UC (m) Unités de baie
UNIMUX-2X8-UHDUC5 2 (1 local, 1 distant) 8 1RU
UNIMUX-2X16-UHDUC5 2 (1 local, 1 distant) 16 1RU
UNIMUX-2X32-UHDUC5 2 (1 local, 1 distant) 32 2RU
UNIMUX-4X8-UHDUC5 4 (2 local, 2 distant) 8 1RU
UNIMUX-4X16-UHDUC5 4 (2 local, 2 distant) 16 2RU
UNIMUX-4X32-UHDUC5 4 (2 local, 2 distant) 32 2RU

Récepteur USB KVM (unité distante)

Nº de pièce NTI Maximal
Prolongation (m)		 Dimensions LA x P x H (mm)
ST-C5USBV-R-300 91 89x79x33

HD15 mâle vers HD15 mâle + Câble d’interface USB mâle type A
(HDUSBVEXT-xx-MM)

Nº de pièce NTI Longueur (m)
HDUSBVEXT-3-MM0,9
HDUSBVEXT-6-MM1,8
HDUSBVEXT-10-MM3
HDUSBVEXT-15-MM4,6
