Extendeur vidéo VGA CAT5, déport de moniteur

CAT 5 de moniteur distant, déport vidéo de 305 mètres

Retour à l’accueil

Extendeur VGA via CAT5 : Déporte jusqu’à 305 mètres

Vidéo VGA distante jusqu'à 305 mètres sans dégradation.

Également connu en tant que : Extendeur VGA, extendeur de moniteur via cat5, moniteur distant, déport vidéo.

Informations sur le produit
supplémentaires

Visualiser la fiche technique Fiche technique (PDF)
Déport Vidéo VGA jusqu'à 305 mètres sans dégradation.

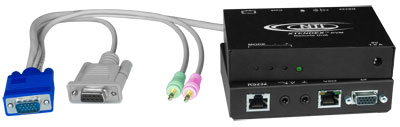

Unités distantes et locales XTENDEX® ST-C5V2ARS
Extendeur KVM conforme RoHS

Conçu et
fabriqué aux
États-Unis

Fonctionnalités et applications

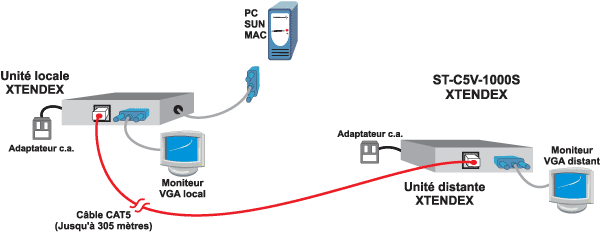

L'extendeur VGA XTENDEX® transmet la vidéo VGA à un ordinateur distant jusqu'à 305 mètres au moyen de câbles CAT5/5e/6. Chaque extendeur vidéo se compose d'une unité locale qui est reliée à un ordinateur et qui fournit également la vidéo à un moniteur local, et une unité distante reliée à un moniteur.
  • Résolutions de pointe ultra hautes jusqu'à 2048x1536.
  • Règle la qualité de la vidéo et le biais des couleurs pour une vidéo claire et nette avec des câbles plus longs.
  • Options disponibles : Audio bidirectionnelle (support pour haut-parleurs et microphone), RS232, audio bidirectionnelle + RS232.
  • Support DDC2B pour moniteur local ou distant (choisi par l'usager).
  • Protection de surtension intégrée.

Caractéristiques

Unité locale

  • Connexion de l’hôte

    • Prend en charge les ordinateurs vidéo VGA.
    • Support multi plates-formes : Windows 2000/XP/Server 2003/Vista, Linux, FreeBSD et MAC OS 9/10.
    • Un connecteur mâle 15 broches HD.
    • Option d'audio bidirectionnelle : deux prises stéréo de 3,5 mm (audio in/mic out).
    • Option RS232 : Connecteur D femelle 9 broches.
    • Option d'audio bidirectionnelle + RS232 : deux prises stéréo de 3,5 mm (audio in/mic out), connecteur D femelle 9 broches
  • Accès de local

    • Résolution vidéo 2048x1536 nette et claire.
    • Un connecteur femelle 15 broches HD.
    • Option d'audio bidirectionnelle : deux jacks stéréo de 3,5 mm (audio in/mic out).
    • Option RS232 : Connecteur femelle RJ45.
    • Option d'audio bidirectionnelle + RS232 : deux jacks stéréo de 3,5 mm (audio in/mic out), connecteur femelle RJ45.

Unité distante

  • Prend en charge les résolutions jusqu’à 2048x1536.
  • Un connecteur femelle 15 broches HD.
  • Option d'audio bidirectionnelle : deux jacks stéréo de 3,5 mm (audio in/mic out).
  • Option RS232 : Connecteur femelle RJ45.
  • Option d'audio bidirectionnelle + RS232 : deux jacks stéréo de 3,5 mm (audio in/mic out), connecteur femelle RJ45.


Réglage de la qualité vidéo

  • Le réglage de la qualité vidéo, y compris le biais de couleur, pour différentes longueurs de câble CAT5/5e/6 s’effectue manuellement.
    • Délai maximal : 62 ns par pas de 2 ns.
  • Utiliser les commandes au clavier pour régler la qualité de la vidéo et le biais de couleur.
  • Les paramètres sont automatiquement stockés dans l'unité. La prochaine fois que l'unité est mise sous tension, le réglage est rappelé.

Environnemental

  • Température de fonctionnement : 0 °C à 38 °C (32 °F à 100 °F)
  • Température de stockage : -30 °C à 60 °C (-20 °F à 140 °F)
  • Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.

Dimensions

  • LA x P x H (mm) : 117x79x28

Énergie

  • Unité locale et distante : 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un adaptateur c.a.
  • Consommation d’énergie : 10 W (chacune - unité locale et distante).

Câbles

  • CAT5, CAT5e ou CAT6 UTP câble droit pour le câblage TIA/EIA-568B terminé par des connecteurs RJ45 standard (non inclus).

Autorisations réglementaires

  • CE, RoHS

Garantie

  • Deux ans

Options

  • Choisir entre l'audio bidirectionnelle, le RS232, ou l'audio bidirectionnelle + RS232

Audio bidirectionnelle

  • Audio stéréo
    • L'audio stéréo peut être entendue localement et à distance.
    • Réponse en fréquence : 20 Hz à 20 kHz, +/- 1 dB.
    • Rapport signal/bruit (SNR) : 76 dBA.
    • Total de la déformation harmonique et du bruit (THD+N) : 0,017%.
    • Diaphonie stéréo : -70 dB.
    • Impédance d'entrée : 10 K Ohm.
    • Sortie de niveau ligne ; Prend en charge les haut-parleurs de multimédia.
    • Niveaux maximaux d’E/S : 3,1 Vp-p (niveau ligne).
    • Sortie audio de qualité CD.
  • Microphone :
    • Le microphone peut être utilisé localement et à distance, au choix de l'usager.
    • Supports les microphones electret.
    • Impédance d'entrée : 10 K Ohm.
    • Niveaux maximaux d’E/S : 1 V, non équilibré

RS232

  • Prend en charge TXD, RXD, DTR, DSR, DCD, CTS et RTS.
  • Vitesse en bauds jusqu'à 57,6 K.
  • Support pour moniteur à écran tactile.
Distances et résolutions pour câbles CAT5/CAT5e et CAT6
Câble Distance
(mètres)
Résolution
CAT5/
CAT5e (UTP)
305 1600x1200 à 60 Hz
213 1920x1200 à 60 Hz
152 2048x1536 à 60 Hz
91 2048x1536 à 60 Hz
CAT5 (STP)213 1024x768 à 60 Hz
183 1280x1024 à 60 Hz
121 1600x1200 à 60 Hz
91 1920x1440 à 60 Hz
CAT6 (UTP)305 1280x1024 à 60 Hz
213 1600x1200 à 60 Hz
152 1920x1200 à 60 Hz
91 2048x1536 à 60 Hz
Déporte le contrôle jusqu'à 305 mètres des ordinateurs ou des commutateurs KVM de NTI

Extendeurs KVM
Fonctionnalités supportées Nº de pièce NTI
VGA ST-C5V-1000S
VGA + audio bidirectionnelle ST-C5V2A-1000S
VGA + RS232 ST-C5VRS-1000S
VGA + audio bidirectionnelle + RS232 ST-C5V2ARS-1000S
