Également connu en tant que : Extendeur HDTV, extendeur audio S/PDIF numérique de vidéo composante YPbPr via CAT5,
moniteur distant, déporter la vidéo.
|

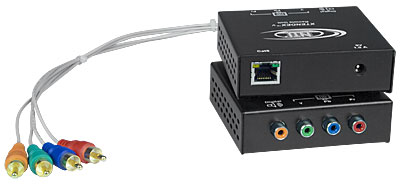

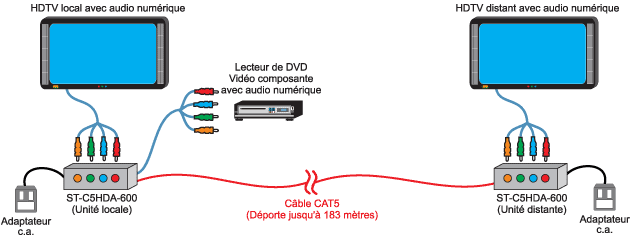

L'extendeur HDTV diffuse la vidéo composante YPbPr et l'audio analogique ou numérique localement et à distance jusqu'à 83 mètres d'un périphérique de vidéo composante (DVD, CD, récepteur satellite, etc.) à l’aide d’un câble CAT5/5e/6. Chaque extendeur vidéo se compose d'une unité locale qui est reliée à un périphérique vidéo composante et qui fournit également l’audio/vidéo à un moniteur et haut-parleurs locaux, et d’une unité distante reliée à une TV ou à un moniteur et des haut-parleurs.
- Transmet facilement un signal vidéo composante à haute définition à un projecteur monté au plafond à l’aide d’un câble compact CAT5 au lieu d’un paquet de câbles encombrants.
|
- Envoyer des signaux vidéo de haute qualité depuis le lecteur de DVD dans votre sous-sol jusqu’à la grande salle à l’étage supérieur.
- Prend en charge TV/moniteurs/projecteurs et haut-parleurs locaux et distants.
- Prend en charge les formats 480i (entrelacé), 480p (progressive), 720i, 720p, 1080i et 1080p.
- L'audio peut être stéréo gauche et droite ou S/PDIF numérique.
- Le ST-C5HDA-600 prend en charge les signaux numériques coax S/PDIF, DTS Digital Surround™ et Dolby Digital™ 5.1.
- Le ST-C5HDTV-600 prend en charge l'audio stéréo analogique.
- Protection de surtension intégrée.
|
|
Unité locale
- Connexion de l’hôte
- ST-C5HDA-600 : trois prises RCA pour la vidéo composante YPbPr et une prise RCA pour l'audio numérique.
- ST-C5HDTV-600 : trois prises RCA pour la vidéo composante YPbPr et deux prises RCA pour l'audio stéréo numérique.
- Accès de local
- ST-C5HDA-600 : trois jacks RCA pour la vidéo composante YPbPr et un jack RCA pour l'audio numérique.
- ST-C5HDTV-600 : trois jacks RCA pour la vidéo composante YPbPr et deux jacks RCA pour l'audio stéréo analogique.
Unité distante
- ST-C5HDA-600 : trois jacks RCA pour la vidéo composante YPbPr et un jack RCA pour l'audio numérique.
- ST-C5HDTV-600 : trois jacks RCA pour la vidéo composante YPbPr et deux jacks RCA pour l'audio stéréo analogique.
Vidéo
- Type de signal : Composante HDTV YPbPr
- Niveaux d'entrée/sortie maximaux : 1,45 Vp-p.
- Impédance d'entrée/sortie : 75 Ohm
- Largeur de bande : 90 Mhz à 30 mètres, 50 Mhz à 183 mètres.
- Résolutions : HDTV 480i, 480p, 720i, 720p, 1080i et 1080p.
Réglage de la qualité vidéo
- Règle automatiquement la qualité de la vidéo pour compenser les longueurs variables du câble CAT5.
|
Audio
- L'audio peut être stéréo gauche et droite ou S/PDIF numérique.
- L'audio peut être entendue à la fois localement et à distance.
- Audio numérique (ST-C5HDA-600)
- Type de signal : S/PDIF, DTS Digital Surround™, Dolby Digital™ 5.1
- Niveaux d'entrée/sortie : 0,5Vp-p.
- Impédance d'entrée/sortie : 75 Ohm
- Audio stéréo (ST-C5HDTV-600)
- Type de signal : audio stéréo, analogique, gauche/droite
- Niveaux d'entrée/sortie maximaux : 3,1Vp-p.
- Impédance d'entrée : 10 K Ohm
- Impédance de sortie : 50 ohm
- Réponse en fréquence : +/-0,01 dB, 20 Hz à 20 kHz.
- Total de la déformation harmonique et du bruit (THD+N) : 0,017%
- Rapport signal/bruit (SNR) : 76 dBA
- Diaphonie stéréo : -70 dB
Environnemental
- Température de fonctionnement : 0 °C à 38 °C (32 °F à 100 °F).
- Température de stockage : -30 °C à 60 °C (-20 °F à 140 °F).
- Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.
Énergie
- Unités locale et distante : 110 V c.a. à 60 Hz via adaptateur c.a. (inclus).
Dimensions
- LA x P x H (mm) : 83x86x25
Autorisations réglementaires
Garantie |
Extendeurs HDTV |
| Fonctionnalités supportées |
Nº de pièce NTI |
Télécharger un manuel PDF |
| Vidéo composante HDTV + audio numérique |
ST-C5HDA-600 |
 |
| Vidéo composante HDTV + audio stéréo |
ST-C5HDTV-600 |
Fiche technique (PDF)
