Commutateur USB KVM compatible avec lecteur CAC et écran tactile

La boîte de commutation USB contrôle plusieurs ordinateurs

 Retour à l’accueil

Commutateur USB KVM compatible avec
écran tactile et lecteur CAC

Contrôlez jusqu'à 32 ordinateurs USB à l’aide d’un clavier USB, d’une souris USB et d’un moniteur VGA

Également connu en tant que : Commutateur USB KVM industriel, commutateur serveur USB, commutateur USB KVM UNIMUX,
commutateur usb, commutateur kvm pour bus série universel

Options disponibles :

· Connecteur USB pour moniteur à écran tactile USB, lecteur de carte CAC ou autre périphérique USB

· Port extendeur pour connecter un utilisateur à une distance de 90 mètres via CAT5.

Commutateur USB KVM compatible avec lecteur CAC et écran tactile conforme RoHS
Conçu et
fabriqué aux
États-Unis

Informations sur le produit
supplémentaires

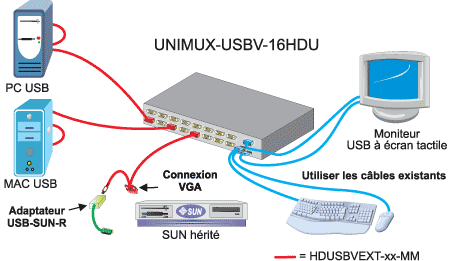

Visualiser la remarque d'application Remarque d'application : Connectez un lecteur de carte CAC à l'aide du connecteur USB en option
Visualiser la fiche technique Fiche technique (PDF)
 Commutateur USB KVM compatible avec lecteur CAC et écran tactile
zoom Cliquez ici sur l'image pour faire un zoom avant

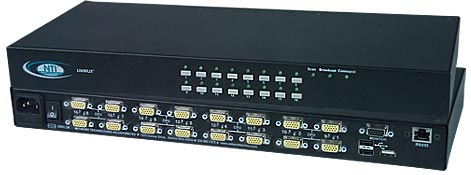

UNIMUX-USBV-16HDU (parties avant et arrière)

Fonctionnalités et applications

Le commutateur USB KVM haute densité UNIMUX permet à l’utilisateur de contrôler jusqu’à 32 ordinateurs USB avec un clavier USB, une souris USB et un moniteur VGA. Des microprocesseurs internes dédiés émulent la présence d’un clavier et d’une souris sur chaque unité centrale reliée 100 % du temps de sorte que tous les ordinateurs sont amorcés sans erreur.
  • Le commutateur haute densité économise de l’espace baie
    • Les commutateurs 4, 8 et 16 ports affichent une hauteur 1RU.
    • Le commutateur 32 ports affiche une hauteur 2RU.
    • Kit de montage en baie compris.
  • Équipé des fonctionnalités de véritable commutation USB à amorçage automatique (brevet NTI) _ tous les ordinateurs PC, MAC et SUN USB reliés peuvent être amorcés simultanément.
  • Compatible avec les ordinateurs PC, SUN et MAC compatibles USB.
  • Résolution vidéo 2048x1536 nette et claire.
  • Entièrement conforme aux normes USB 1.1.
  • Les touches de démarrage MAC et SUN USB sont prises en charge.
  • Prend en charge la mise sous tension MAC par logiciel (clavier).
  • Les touches supplémentaires SUN sont émulées sur les claviers USB à disposition de clavier Windows.
  • Prend en charge les dispositions de claviers internationaux en mode de détection automatique.
  • Mise à niveau flash possible.
  • Les chemins de câblage sont simplifiés grâce aux câbles de commutateur KVM haute densité de la gamme NTI.
  • Prise en charge optionnelle d’un périphérique USB 1.1, en plus du clavier et de la souris, comme par exemple un moniteur à écran tactile USB ou un lecteur de carte CAC.
  • Port extendeur en option pour localiser un utilisateur à une distance de 90 mètres via un câble CAT5/5e/6.
    • Un seul utilisateur à la fois peut être actif.
    • L’utilisateur bloqué doit attendre cinq secondes après la dernière frappe ou le dernier mouvement de souris effectué(e) par l'utilisateur actif.

Caractéristiques

Hôtes

  • Connecteurs HD15 femelles.
  • Prend en charge les ordinateurs PC, SUN et MAC compatibles USB avec port vidéo VGA.
  • Support multi plates-formes : Windows 2000/XP/Vista/Server 2000/2003/2008, Solaris, Linux, FreeBSD, et MAC OS 9/10.
  • Tout ordinateur PS/2 ou SUN ancien/hérité peut être connecté à l’aide d’un adaptateur USB-PS2-R ou USB-SUN-R.

Moniteur

  • Résolution 2048x1536 nette et claire.
  • Un connecteur femelle 15 broches HD.
  • Un moniteur VGA multiscan est requis pour afficher les différentes sorties vidéo de différentes plates-formes.
  • La largeur de bande est de 150 MHz.

Dispositifs

  • Deux connecteurs USB type A femelles.
  • Compatible avec la plupart des claviers et souris USB, y compris Microsoft USB IntelliMouse®
  • Le clavier et la souris sont connectables à chaud.
  • Disponible avec un connecteur USB femelle type A en option pour un périphérique USB 1.1 supplémentaire.
    • À utiliser pour connecter un moniteur à écran tactile USB, un lecteur de carte CAC ou d’autres périphériques USB.

Énergie

  • 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un connecteur IEC.

Dimensions

  • Dimensions (LA x P x H) des commutateurs 4, 8 et 16 ports (mm) :
    • 424x 173 x 45 (sans kit de montage en baie fourni)
    • 483 x 173 x 45 (avec kit de montage en baie fourni)
  • Dimensions (LA x P x H) (mm) des commutateurs 32 ports  : 483x254x89

Environnemental

  • Température de fonctionnement : 0 °C à 38 °C (32 °F à 100 °F).
  • Température de stockage : -30 °C à 60 °C (-20 °F à 140 °F).
  • Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.

Autorisations réglementaires

  • CE, RoHS

Garantie

  • Deux ans
Le commutateur USB KVM haute densité est compatible avec les lecteurs CAC et les moniteurs à écran tactile

Méthodes de contrôle

Clavier

  • Utilisez le clavier pour commander à la boîte de commutation de sélectionner les ports ou de configurer le délai de NUMÉRISATION.

Interface de panneau avant

  • Connectez-vous à un ordinateur ou modifiez les modes de fonctionnement sur simple pression d’un bouton.
  • Les voyants DEL indiquent le port et le mode de fonctionnement actuellement sélectionnés.

Contrôle RS232

  • Connecteur femelle RJ45.
  • Vitesse en bauds de 300 à 9,600, commutateur DIP sélectionnable.
  • Utiliser les commutateurs DIP pour prendre en charge jusqu'à 15 unités, qui peuvent toutes être connectées en série et contrôlées par un port série.
  • Les affichages à sept segments indiquent quelle entrée est connectée à chaque sortie.

  • Commandes

    • RS – provoque la réinitialisation du commutateur de sorte qu'IN1 se connecte à OUT1, IN2 se connecte à OUT2.
    • CS - cause la réalisation d’une connexion INx/OUTx.
    • CA - cause de connecter toutes les entrées à la sortie spécifiée.
    • RO - lit quelle entrée est connectée à la sortie spécifiée.
    • RU - lit la taille de la matrice, rapporte le nombre d'entrées et le nombre de sorties sur le commutateur spécifié.

Affichage à l'écran (OSD)

  • Sélectionnez les ordinateurs par leur nom à l’aide de l’option Affichage à l’écran (OSD).
  • S'utilise avec le clavier ou la souris pour l'exploitation du commutateur à partir des menus superposés au moniteur.
  • Affiche les noms des ordinateurs sur les commutateurs cascadés jusqu'à 152 ports.
  • Les noms peuvent comporter jusqu'à 12 caractères.
  • L’état d’alimentation de chaque ordinateur est affiché.
  • Visualisez les statistiques d'utilisation _ cycles sous tension et heures d'utilisation.
  • Les écrans d’aide assistent les utilisateurs en ce qui concerne l’OSD.
  • Modifie les dimensions et la position de l'OSD.
  • L’OSD est intégré au commutateur – il n’est pas nécessaire d’installer du matériel ou des logiciels supplémentaires.
  • Peu importent le SE et le logiciel.

  • Sécurité

    • Un système de sécurité évolué est fourni avec l’option OSD.
    • Chaque mot de passe de l'utilisateur peut comporter jusqu'à 13 caractères, et chaque commutateur peut contenir jusqu'à 63 utilisateurs.
    • L'administrateur peut activer ou désactiver toutes les fonctionnalités de sécurité et sélectionner les ordinateurs auxquels chaque utilisateur a le droit d'accéder.
    • Une fois la sécurité activée, un utilisateur ou un administrateur doit ouvrir une session afin d'accéder à l'un des ordinateurs connectés au commutateur.

Commutateurs USB KVM haute densité

Nº de pièce NTI Nbre d’UC Unités de baie
UNIMUX-USBV-4HD 4 1RU
UNIMUX-USBV-8HD 8 1RU
UNIMUX-USBV-16HD 16 1RU
UNIMUX-USBV-32HD 32 2RU

Commutateurs USB KVM haute densité avec connecteur USB supplémentaire

Nº de pièce NTI Nbre d’UC Unités de baie
UNIMUX-USBV-4HDU 4 1RU
UNIMUX-USBV-8HDU 8 1RU
UNIMUX-USBV-16HDU 16 1RU
UNIMUX-USBV-32HDU 32 2RU

Commutateurs USB KVM haute densité avec port extendeur pour utilisateur distant

Nº de pièce NTI Nbre d’UC Unités de baie
UNIMUX-USBV-4HDC5 4 1RU
UNIMUX-USBV-8HDC5 8 1RU
UNIMUX-USBV-16HDC5 16 1RU
UNIMUX-USBV-32HDC5 32 2RU

Récepteur USB KVM (unité distante)

Nº de pièce NTI Extension maximale (m) Dimensions LA x P x H (mm)
ST-C5USBV-R-300 91 89x79x33
