Commutateur matriciel audio/vidéo via CAT5

Achemine et distribue l'audio/vidéo jusqu'à 183 mètres
en employant le câble CAT5 au lieu des câbles coaxiaux encombrants

Également connu en tant que : Commutateur matriciel audio/vidéo VEEMUX® via CAT5, routeur vidéo, commutateur de routage,
commutateur vidéo, routeur de port vidéo, commutateur matriciel, commutateur audio / vidéo, matrices vidéo.
Commutateur matriciel audio/vidéo conforme RoHS via CAT5

Conçu et
fabriqué aux
États-Unis

Informations supplémentaires sur le produit

Visualiser la remarque d'application Remarque d'application : Commutation KVM locale et affichage de la présentation vidéo distante
Visualiser la fiche technique Fiche technique (PDF)
Visualiser les schémas de DAO Schémas de DAO :
8x8 8x16 16x8
16X16 32X8 32X16
Commutateur matriciel audio/vidéo via CAT5 ST-C5VA-L-600 & ST-C5VA-R-600, VEEMUX SM-16x16-C5AV-LCD
zoom Cliquez ici sur l'image pour faire un zoom avant

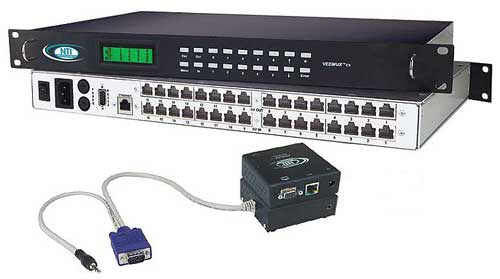

Émetteur ST-C5VA-L-600 & Récepteur ST-C5VA-R-600 avec
VEEMUX SM-16x16-C5AV-LCD (parties avant et arrière)

Fonctionnalités et applications

Le commutateur matriciel audio/vidéo via CAT5 fonctionne avec les émetteurs et récepteurs CAT5 de 600 pieds de NTI pour créer un système de routage de signal audio/vidéo haute performance avec une distance maximale de 183 mètres entre les unités locales et distantes. Une résolution 1024x768 nette et claire est supportée à 183 mètres ; des résolutions plus élevées, jusqu'à 1920x1440, sont supportées sur des distances plus courtes.

Le commutateur matriciel audio/vidéo via CAT5 est capable de connecter jusqu’à 32 sources vidéo et 16 écrans vidéo.

Une seule sortie audio / vidéo d'ordinateur peut être routée vers une ou plusieurs destinations. Chaque image sera aussi nette et claire que si elle était directement connectée à la source originale. Les sorties vidéo tampons et la transmission numérique des signaux audio assure que l'intégrité est maintenue dans tout le système.
  • Configurer et contrôler le commutateur par l’intermédiaire d’Ethernet, de port sériel ou des boutons du panneau avant.
  • Le réglage de la qualité vidéo est fait automatiquement à chaque changement de connexion, ou peut être forcé par l'intermédiaire du panneau avant ou de l'interface Internet.
  • Équipé d’un affichage à cristaux liquides (LCD) pour l'opération du panneau avant.
  • Un Vu-mètre numérique indique les niveaux audio de la sortie sélectionnée.
  • Chaque sortie fournit un signal vidéo et un signal audio stéréo.
  • Chaque entrée peut être indépendamment connectée à l’une quelconque ou à toutes les sorties.
  • Aucune perte de qualité audio ou vidéo entre les unités locales et distantes.
  • le boîtier de montage en baie 1RU ou 2RU est standard.
  • Des émetteurs et récepteurs VGA et S-Vidéo peuvent être supportés sur la même unité VEEMUX.
    • Les entrées VGA fonctionnent seulement avec les sorties VGA, et les entrées S-Vidéo fonctionnent seulement avec les sorties S-Vidéo.

Caractéristiques

VEEMUX SM-nXm-C5AV-LCD

  • Connecteurs femelles d'entrée / sortie RJ45.
  • La largeur de bande analogique est de 175 MHz.
  • Interface ethernet 10/100BaseT.
  • Protocoles supportés : HTTP. HTTPS, Telnet
  • Interface RS232

Énergie

  • 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un connecteur IEC.
  • Consommation d’énergie : 8x8: 20 W, 8x16 : 30 W, 16x8: 30W, 16x16 : 30 W, 32x8: 35W, 32x16 : 35 W

MTBF

  • Plus de 56 000 h

Câbles

  • CAT5, CAT5e ou CAT6 UTP câble droit pour le câblage TIA/EIA-568B terminé par des connecteurs RJ45 standard (non inclus).

Environnemental

  • Température de fonctionnement : 0 °C à 38 °C (32 °F à 100 °F).
  • Température de stockage : -30 °C à 60 °C (-20 °F à 140 °F).
  • Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.

Autorisations réglementaires

  • CE, RoHS

Garantie

  • Deux ans

Unité locale (émetteur)

Vidéo

  • Émetteur du VGA :
    • Connecteur mâle 15 broches HD.
    • Compatible avec SVGA, XGA et VGA.
  • Émetteur S-Vidéo :
    • Connecteur mâle 4 broches miniDIN.
    • Compatible avec S-Vidéo.
  • Impédance d'entrée : 75 Ohm
  • Niveau d'entrée maximal : 1,45 Vp-p.
  • Prend en charge sync niveau TTL séparé et composite.
  • Plages de fréquence synchro d'entrée :
    • Horizontal : 15 kHz à 130 kHz
    • Vertical : 30 kHz à 150 Hz
  • La vidéo est couplée c.c.

Audio

  • Émetteur VGA vidéo/audio : Fiche audio stéréo de 3,5 mm.
  • Émetteur S-Vidéo audio/vidéo : Fiches RCA doubles.
  • Impédance d'entrée : 10 K Ohm.
  • Niveaux d'entrée maximaux : 3,1 Vp-p (niveau ligne).

Énergie

  • 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un adaptateur c.a.

Environnemental

  • Température de fonctionnement : 0 °C à 38 °C (32 °F à 100 °F).
  • Température de stockage : -30 °C à 60 °C (-20 °F à 140 °F).
  • Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.

Autorisations réglementaires

  • CE, RoHS

Garantie

  • Deux ans

Unité distante (récepteur)

Vidéo

  • Récepteur du VGA :
    • Connecteur femelle 15 broches HD.
    • Prend en charge les résolutions jusqu’à 1920x1440.
  • Récepteur S-Vidéo :
    • Connecteur femelle 4 broches miniDIN.
    • Prend en charge une résolution maximales S-Vidéo de 800x600.
  • Le réglage de la qualité vidéo pour différentes longueurs du câble CAT5/5e/6, est fait manuellement pour des unités vidéo-seulement et automatiquement pour les unités audio/vidéo.
    • Quand vous utilisez le câble CAT6, une certaine dégradation peut se produire selon la longueur du câble.
  • Impédance de sortie : 75 Ohm
  • Niveau de sortie maximal : 1,45 Vp-p.

Audio

  • Fiche audio stéréo de 3,5 mm.
  • Réponse en fréquence : 20 Hz to 20 kHz, +/-1dB.
  • Rapport signal/bruit (SNR) : 76 dBA.
  • Total de la déformation harmonique et du bruit (THD+N) : 0,017%.
  • Diaphonie stéréo : -70 dB.
  • Niveaux de sortie maximaux : 3,1 Vp-p (niveau ligne).
  • Sortie de niveau de ligne : Prend en charge les haut-parleurs de multimédia.
  • Requiert des haut-parleurs alimentés.

Énergie

  • 110 V ou 220 V c.a. à 50 Hz ou 60 Hz via un adaptateur c.a.

Environnemental

  • Température de fonctionnement : 0 °C à 38 °C (32 °F à 100 °F).
  • Température de stockage : -30 °C à 60 °C (-20 °F à 140 °F).
  • Humidité relative d’exploitation et de stockage : 17 à 90% RH sans condensation.

Autorisations réglementaires

  • CE, RoHS

Garantie

  • Deux ans

Méthodes de contrôle

Interface de panneau avant

  • Le LCD peut afficher toutes les connexions en cours.
  • Changer localement les choix d'entrée et de sortie à l’aide des boutons du panneau avant.
  • Le VU-mètre numérique indique les niveaux d'audio pour le port actuellement sélectionné.
  • Configuration et contrôle peuvent être effectués à l’aide des boutons du panneau avant.
  • Le menu principal permet à l'utilisateur de :
    • Définir l'adresse sérielle.
    • Définir la vitesse sérielle.
    • Définir l'adresse de l’IP.
    • Définir le masque de sous-réseau.
    • Régler le contraste.
    • Forcer la compensation.
    • Afficher la taille.

Contrôle RS232

  • Configuration et contrôle peuvent être faits par le port sériel.
  • Contrôler le commutateur à l’aide du logiciel de contrôle matriciel avec interface graphique utilisateur (contrôle du GUI) par l'intermédiaire de RS232.
  • Vitesse baud sélectionnable : 1,200 à 9,600
    • La vitesse baud est définie par l'intermédiaire du menu principal, de la commande sérielle, de telnet ou de la page Web.

Commandes

  • CS-cause la réalisation d’une connexion INx/OUTx.
  • CA-cause de connecter toutes les entrées à la sortie spécifiée.
  • RO-lit quelle entrée est connectée à la sortie spécifiée.
  • CC-enregistre la matrice.
  • CC-rappelle la matrice.
  • CB-change la vitesse baud.
  • RV-informations sur la version.
  • RU-lit la taille de la matrice, rapporte le nombre d'entrées et le nombre de sorties sur le commutateur spécifié.
  • EA-définit l'adresse IP.
  • EA-définit le masque IP.
  • EG-définit la passerelle par défaut.
  • ET-définit la temporisation du serveur web.

Contrôle d'Ethernet

  • La configuration peut être effectuée sur Internet par l'intermédiaire de la page Web ou de telnet.

Serveur Web (visualiser la démonstration du produit)

  • La sécurité est assurée par un mot de passe et la temporisation configurable par l'utilisateur.
  • Jusqu'à 25 utilisateurs peuvent accéder à la page Web en même temps.
  • L'utilisateur peut accéder aux pages suivantes :
    • Page du commutateur : permet à l'utilisateur de connecter n'importe quelle entrée à n'importe quelle sortie, d’enregistrer et de rappeler jusqu'à dix connexions.
    • Pages administratives : l'administrateur peut accéder aux pages d'installation, à la page de définition de port et à la page d’actualisation du micrologiciel.
    • Page de mot de passe : permet à l'utilisateur de changer le mot de passe pour accéder à l'interface Web.
    • Page d'aide : documentation sur l'utilisation de l'interface Web.
    • Actualiser la page du serveur web : actualiser globalement le serveur web à n'importe quels paramètres qui ont été changés.
    • Page de déconnexion : visualiser les connexions actuellement actives et déconnecter de l'interface Web.

Telnet

  • La sécurité est assurée par mot de passe.
  • Les commandes sont similaires à celles du RS232.

Distances et résolutions pour
les câbles CAT5/CAT5e et CAT6
Câble Distance
(mètres)
Résolution
CAT5/
CAT5e
183 1024x768 à 60 Hz
122 1280x1024 à 60 Hz
91 1600x1200 à 60 Hz
30 1920x1440 à 60 Hz
CAT6 91 1024x768 à 60 Hz
61 1280x1024 à 60 Hz
30 1920x1440 à 60 Hz

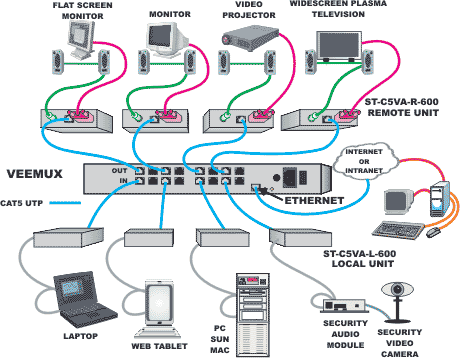

Commutateur matriciel audio/vidéo VEEMUX via CAT5 avec des périphériques

Commutateurs matriciels audio/vidéo via CAT5

Nº de pièce NTI Audio/
Vidéo
Entrées
Audio/
Vidéo
Sorties
Baie
Unités
Dimensions de la baie
WxDxH
(mm)
Télécharger
un PDF
Manuel
SM-8X8-C5AV-LCD 8 8 1RU 482 x 12 x 44 Télécharger le manuel
SM-8X16-C5AV-LCD 8 16 1RU 482x305x44
SM-16X8-C5AV-LCD 16 8 1RU 482x305x44
SM-16X16-C5AV-LCD 16 16 1RU 482x305x44
SM-32X8-C5AV-LCD 32 8 2RU 482x305x89
SM-32X16-C5AV-LCD 32 16 2RU 482x305x89

Émetteurs et récepteurs

 ÉmetteursRécepteurs
Fonctionnalités supportées Nº de pièce NTI Nº de pièce NTI
VGA ST-C5V-L-600 ST-C5V-R-600
VGA + audio ST-C5VA-L-600 ST-C5VA-R-600
S-Vidéo ST-C5SV-L-600 ST-C5SV-R-600
S-Vidéo + audio ST-C5SVA-L-600 ST-C5SVA-R-600
