Extendeur fibre optique pour moniteur DVI

Prolongation écran plat DVI via fibre optique

 Retour à l’accueil

Extendeur DVI

Déporter un écran à liaison simple DVI numérique jusqu'à 1.500 mètres.

Également connu en tant que : Déport DVI via fibre optique, extendeur DVI-D, DVI numérique via fibre optique multimode,
extendeur via fibre optique, modules d’extension graphique, extendeur vidéo numérique via fibre optique.
Extendeur DVI conforme RoHS Extendeur DVI ST-FODVI-LC
Récepteur* ST-FODVI-LC
(parties avant et arrière)
*L’aspect de l’émetteur est
le même que celui du récepteur

Câble à fibre optique compatible

Câble à fibre optique FIBER-2D-LCLC-50-xxM
FIBER-2D-LCLC-50-xxM

Informations sur le produit
supplémentaires
Visualiser la fiche technique Fiche technique (PDF)

Fonctionnalités et applications

L'extendeur DVI via câble à fibre optique permet de déporter un écran DVI numérique à liaison simple jusqu'à 1.500 mètres d'un ordinateur à l'aide d’un câble à fibre optique. Chaque extendeur comporte un transmetteur connecté à un ordinateur et un récepteur connecté à un moniteur
  • Signal transmis via câble 4 brins à fibres optiques LC multimode — sans interférence RF.
  • Quatre modèles disponibles ; chaque modèle prend en charge une résolution différente à une distance de 1.500 mètres.
    • 1024x768
    • 1280x1024
    • 1600x1200
    • 1920x1200
    • Les extendeurs prennent en charge des moniteurs avec une plus basse résolution.
  • Encombrement réduit — facilitant la connexion et la mise en place.
  • Les câbles peuvent être installés en conduit avant de procéder à l'installation de l'extendeur
  • Aucun logiciel à installer.
  • Les signaux RGB et CLOCK sont transmis séparément par fibre optique multimode
L'extendeur DVI via fibre optique est la solution idéale pour de nombreuses applications. Quelques exemples :
  • Surveillance à distance de l'affichage DVI pour des applications médicales, militaires, aérospatiales, industrielles ainsi que des contrôles de trafic.
  • Moniteurs à écran plat numérique (FPD), moniteurs à technologie Plasma (PDP) et projecteurs pour salles de conférence et auditoriums.
  • Kiosques avec FPD numériques.
  • Panneaux indicatifs éclairés par LED de couleur, ainsi que des FPD et PDP pour l'affichage d'informations dans des stades.

Caractéristiques

  • Largeur de bande du signal : 1,65 Gbps (liaison simple).
  • Résolution : jusqu’à 1920x1200 maximum.
    • Consultez le tableau ci-dessous pour la résolution maximale de chaque extendeur.
  • Connecteurs (pour transmetteur et récepteur) : un connecteur DVI-D mâle à liaison simple et deux connecteurs duplex LC.
  • Source optique : 850 nm VCSEL.
  • Récepteur optique comportant une photodiode PIN.
  • Distance maximale : 1.500 mètres (approx. 4,950 pieds)
  • Conforme à la norme DDWG DVI.

Dimensions

  • LA x P x H (mm) : 38x71x13

Énergie

  • 110 V à 220 V c.a. à 50 Hz ou 60 Hz via un adaptateur c.a.

Environnemental

  • Température de fonctionnement : -0° à 50 °C (32 °F à 122 °F).
  • Température de stockage : -40° à 85 °C (-40 °F à 185 °F).

Autorisations réglementaires

  • CE, FCC, RoHS

Garantie

  • Deux ans

Câbles

  • Utiliser un câble à fibre optique multimode FIBER-2D-LCLC-50-xxM (2 duplex LC 50 microns) pour déporter le récepteur vers le transmetteur jusqu'à 1.500 mètres (non inclus).

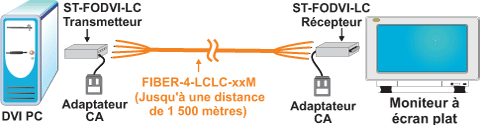

Schéma d'application pour l'extendeur DVI via fibre optique

Extendeurs DVI via fibre optique

Nº de pièce NTIRésolution
ST-FODVI-LC-19201920x1200 seulement
ST-FODVI-LC-16001600x1200 seulement
ST-FODVI-LC-12801280x1024 seulement
ST-FODVI-LC-10241024x768 seulement

Compatible DVI femelle à
Inverseur de connexion femelle

Nº de pièce NTI
DVII-FF
 Inverseur de connexion DVI
DVII-FF
Câble à fibre optique
FIBER-2D-LCLC-50-xxM

Câbles à fibre optique
2 Duplex LC 50 microns (FIBER-2D-LCLC-50-xxM)

Longueur (m)Longueur (m)Longueur (m)
20 70 300
30 80 400
40 90 500
50 100 600
60 200 700
