RS232

• Méthode standard de contrôle.
• Configuration et contrôle peuvent être faits par le port sériel.
• Vitesse de transmission : 1,200 à 9,600
• Adresse jusqu'à 15 unités avec un port sériel.
• Change des connexions entrée-à-sortie multiples rapidement et efficacement.

Commandes

• RS – provoque la réinitialisation du commutateur de sorte qu'IN1 se connecte à OUT1, IN2 se connecte à OUT2.
• CS - cause la réalisation d’une connexion INx/OUTx.
• CA - cause de connecter toutes les entrées à la sortie spécifiée.
• RO - lit quelle entrée est connectée à la sortie spécifiée.
• RU - lit la taille de la matrice, rapporte le nombre d'entrées et le nombre de sorties sur le commutateur spécifié.
• EA - définir l'adresse IP.
• EA - définir le masque IP.
• EG - définir la passerelle par défaut.
• ET - définir la temporisation du serveur web.

Logiciel de contrôle matriciel

• Prend en charge Microsoft Windows^® 95/98/NT/ME/2000/XP.
• Le logiciel graphique intuitif permet de rapidement contrôler jusqu'à 15 commutateurs de NTI utilisant une connexion RS232.
• Contrôle les commutateurs au moyen d’interfaces glisser-déposer simples.
• Prend en charge le contrôle de configurations connectées en série.
• La fonctionnalité enregistrer et charger permet à des configurations fréquemment utilisées du commutateur matriciel d'être rappelées sur le simple clic d'un bouton.
  • Jusqu'à neuf configurations peuvent être enregistrées / rappelées de la mémoire interne du commutateur.
• Affiche automatiquement l'état de tous les commutateurs branchés chaque fois que le programme est lancé.
• Actualisation automatique : L’affichage est automatiquement actualisé quand le commutateur change la configuration.
• Inclut la fonctionnalité d'aide HTML.

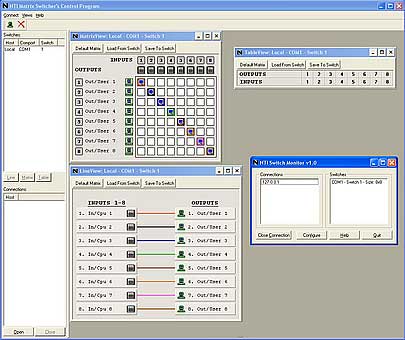

• Visualiser et contrôler plusieurs commutateurs simultanément avec trois visualisations uniques et puissantes :
  • Visualisation matricielle
  • Visualisation tabulaire
  • Visualisation linéaire

Télécharger le programme de contrôle de commutateur matriciel via RS232

• Instructions d'installation
• download setup_v3_1.zip

• Configuration et contrôle peuvent être effectués à l’aide des boutons du panneau avant.
• Le pavé numérique permet de sélectionner la source d'entrée qui doit être routée aux sorties désirées.

• L’écran matriciel LED affiche visuellement quelles entrées sont connectées à quelles sorties. (Disponible sur les commutateurs matriciels vidéo 8x8, 16x8, 16x12, 16x16, 32x8 et 32x16.)

Contrôle d'Ethernet

• Méthode standard de contrôle. Disponible sur tous les modèles sauf les unités de bureau.
• Connecteur femelle RJ45.
• Interface Ethernet 10/100 de BaseT.
• Protocoles supportés : HTTP, HTTPS, Telnet.
• La configuration et le contrôle peuvent être effectués sur Internet par l'intermédiaire du serveur web ou de telnet.

Telnet

• La sécurité est assurée par mot de passe administratif.
• Les commandes sont similaires à celles du RS232.

Serveur Web (visualiser la démonstration du produit)

• Temporisation configurable du mot de passe (chiffrement SSL en option) et de l'administrateur pour assurer la sécurité.
• Jusqu'à 25 utilisateurs peuvent accéder à la page Web en même temps.
• Les utilisateurs et les administrateurs peuvent accéder aux pages suivantes :

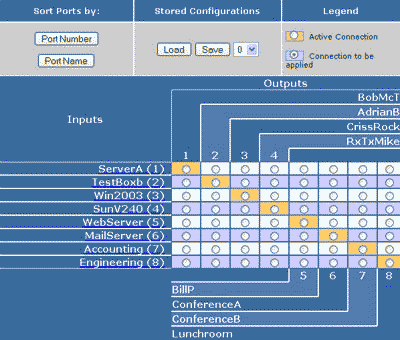

  • Page du commutateur - connecter n'importe quelle entrée à n'importe quelle sortie, enregistrer et rappeler jusqu'à 10 configurations de connexion, forcer la compensation sur tous les ports. Les ports peuvent être listés dans l'ordre par nom de port ou numéro de port.
  • Changer la page de mot de passe - l'administrateur et les utilisateurs peuvent changer leur mot de passe (les mots de passe comportent entre 5 et 16 caractères inclusivement).
  • Page d'aide – revoir la documentation sur l'utilisation de l'interface Web.
  • Actualiser la page de serveur Web - redémarrer le serveur web pour resynchroniser tous les paramètres avec le Veemux.
  • Page de déconnexion - visualiser les connexions actuellement actives et se déconnecter de l'interface Web.
• L'administrateur peut accéder seulement aux pages administratives suivantes :
  • Page de configuration du Web - configurer l'adresse IP, le masque de sous-réseau et la temporisation.
  • Page de configuration sérielle - configurer les paramètres et la vitesse sériels.
  • Page de paramètres de ports - assigner des noms aux entrées et aux sorties vidéo.
  • Actualiser la page de microprogrammation - charger les actualisations du micrologiciel dans le WebMux.
